BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R300LC-9S
BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R300LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3420
Наименование:BOOM SAFETY LOCK SYSTEM
Версия:2014. 7.31 REV.14G

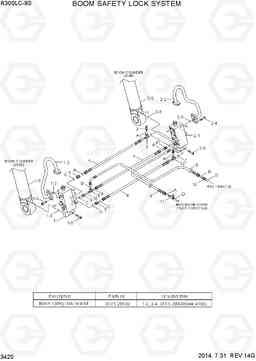

BOOM SAFETY LOCK SYSTEM R300LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q8-52110 | бум Сафти замок цилиндровый LH | 1 | ||
| 1-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180, *-1
|
|
| 1-1 | 31Q8-55010 | Клапан | 1 | ||
| 1-1 | 31Q8-55011 | Клапан | 1 | ||
| 1-11 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 |
NOT SHOWN
|
|
| 1-12 | DCP-002A | CAP | 1 |
NOT SHOWN
|
|
| 1-13 | AS568-2 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 1-2 | 31Y1-36100 | Трубка в сборе | 1 | ||
| 1-4 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-5 | S107-120506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | X500-110002 | Разъем | 1 | ||
| 11 | X810-045151 | Тройник б / тип, ORFS | 1 | ||
| 12 | X820-045151 | Тройник | 1 | ||
| 2 | 31Q8-52120 | бум Сафти замок цилиндровый RH | 1 | ||
| 2-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180, *-1
|
|
| 2-1 | 31Q8-55010 | Клапан | 1 | ||
| 2-1 | 31Q8-55011 | Клапан | 1 | ||
| 2-11 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 |
NOT SHOWN
|
|
| 2-12 | DCP-001A | CAP | 1 |
NOT SHOWN
|
|
| 2-13 | AS568-2 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 2-2 | 31Y1-36110 | Трубка в сборе | 1 | ||
| 2-4 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-5 | S107-120506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | 31Q4-40600 | Датчик давления | 1 | ||
| 4 | P930-049013 | Шланг в сборе | 3 | ||
| 5 | P930-062072 | Шланг в сборе | 1 | ||
| 6 | P910-042058 | Шланг в сборе | 1 | ||
| 7 | 31Q4-22170 | Тройник тип запуска | 1 | ||
| 8 | 31N4-41140 | Тройник поворотный, ORFS | 1 | ||
| 9 | X500-110001 | Разъем | 4 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| C | S631-011004 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| D | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K | 31Y1-29930 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-3 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2-3 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
