Гидроразводка рукояти (3.05 м, стандартная) экскаватора гусеничного Hyundai R300LC-9S

Гидроразводка рукояти (3.05 м, стандартная) экскаватора гусеничного Hyundai R300LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3500

Наименование:ARM HYDRAULIC PIPING(3.05M, STD)

Версия:2014. 1.31 REV.14A

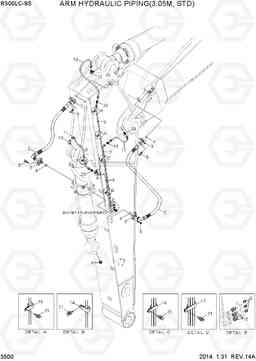

ARM HYDRAULIC PIPING(3.05M, STD) R300LC-9S

Поз.	Код	Наименование	Кол	Прим.
10	P843-042011	шланг в сборе син 0x0	1	STD ARM
10	P843-042012	шланг в сборе син 0x0	1	HEAVY DUTY ARM
11	P853-042013	шланг в сборе син 0x45	1
12	P860-042009	шланг в сборе син 0x90	1	STD ARM
12	P860-042011	шланг в сборе син 0x90	1	HEAVY DUTY ARM
13	31NB-50280	Фиттинг	2
14	31Q6-50370	Зажим	1
15	31Q8-60150	соединительная трубка	3
16	31Q8-60160	Зажим трубки	1
17	31Q8-60170	Зажим трубки	1
18	31Q8-60230	Зажим трубки	3
19	E131-0626	Соединитель	3
2	31Q8-60131	Шланг в сборе	2
2	31Q8-65910	HOSE ASSY-FLG(HI-GRADE)	2
20	P010-430011	Соединитель	1
21	S035-082026	Болт	6
3	P173-160104	фланец гидрокси, сплит	8
4	Y171-024004	Кольцо уплотнительное (О-кольцо)	4
5	S109-100306	Болт с шестигранной головкой (под шестигранник)	16
6	S651-810002	Масленка	4
7	31Q8-60200	Трубка в сборе	1
8	31Q8-60310	Трубка в сборе	1	STD ARM
8	31Q8-60350	Трубка в сборе	1	HEAVY DUTY ARM
9	31Q8-60220	Трубка в сборе	1
