SINGLE ACTING MAIN PIPING KIT(#0190-) экскаватора гусеничного Hyundai R300LC-9S
SINGLE ACTING MAIN PIPING KIT(#0190-) экскаватора гусеничного Hyundai R300LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3701
Наименование:SINGLE ACTING MAIN PIPING KIT(#0190-)
Версия:2012. 8.31 REV.12H

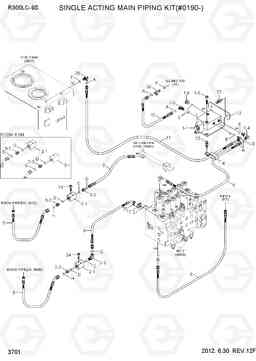

SINGLE ACTING MAIN PIPING KIT(#0190-) R300LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 36Q8-90311 | S/ACT MAIN PIPING KIT | 1 | ||
| *12 | @ | ATTACH PIPING KIT | 1 |
SEE 3640
|
|
| 1 | 34Q8-95010 | Соленоид (электромагнитный клапан) | 1 | ||
| 1-1 | 31Q6-91220 | Соленоид (электромагнитный клапан) | 1 | ||
| 1-1 | 31Q6-90381 | Кронштейн золь клапана | 1 | ||
| 1-3 | X520-110001 | Штуцер 90 orfs | 2 | ||
| 1-4 | 31N6-25110 | Колено 90, долго | 1 | ||
| 1-5 | S109-080406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 1-6 | P220-110102 | Заглушка | 1 | ||
| 10 | P930-042041 | Шланг в сборе | 2 | ||
| 11 | P910-042042 | Шланг в сборе | 1 | ||
| 12 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 2 | 34Q8-95020 | Совместное сборе | 1 |
BM 6.25M
|
|
| 2 | 34Q8-95120 | Совместное сборе | 1 |
BM 8.5M
|
|
| 2-1 | 31EM-91540 | Совместное сборе шланг | 1 | ||
| 2-1 | 31EM-91540 | Совместное сборе шланг | 1 | ||
| 2-2 | X500-110006 | Разъем | 1 | ||
| 2-2 | X500-110021 | Разъем | 1 | ||
| 2-3 | X530-110005 | Штуцер | 1 | ||
| 2-3 | X530-110005 | Штуцер | 1 | ||
| 20 | X820-065251 | Тройник | 1 | ||
| 21 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 22 | S037-122526 | Болт | 2 | ||
| 23 | S037-102026 | Болт | 1 | ||
| 24 | S109-120656 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 25 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 3 | 34Q8-95130 | Совместное сборе | 1 |
BM 6.25M
|
|
| 3 | 34Q8-95030 | Совместное сборе | 1 |
BM 8.5M
|
|
| 3-1 | 31EM-91540 | Совместное сборе шланг | 1 | ||
| 3-1 | 31EM-91540 | Совместное сборе шланг | 1 | ||
| 3-2 | X500-110021 | Разъем | 1 | ||
| 3-2 | X500-110006 | Разъем | 1 | ||
| 3-3 | X500-110005 | Разъем | 1 | ||
| 3-3 | X500-110005 | Разъем | 1 | ||
| 4 | 31L7-10250 | Зажим трубки, Ins одного | 1 | ||
| 5 | P974-207328 | Шланг в сборе | 2 |
BM 6.25M
|
|
| 5 | P973-207328 | HOSE ASSY ORFS 0x90 | 2 |
BM 6.25M
|
|
| 5 | P974-167328 | HOSE ASSY ORFS 45x0 | 2 |
BM 8.5M
|
|
| 5 | P973-167328 | HOSE ASSY ORFS 45x0 | 2 |
BM 8.5M
|
|
| 6 | P983-166325 | Шланг в сборе | 1 | ||
| 7 | P913-163027 | Шланг в сборе | 1 | ||
| 8 | P910-042024 | Шланг в сборе | 1 | ||
| 9 | P910-042051 | Шланг в сборе | 1 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| C | S621-021001 | О кольцо | 2 | ||
| D | S621-025001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| E | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| F | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| G | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| H | S631-038004 | Кольцо уплотнительное (О-кольцо) | 2 |
