Цилиндр ковша экскаватора гусеничного Hyundai R300LC-9S
Цилиндр ковша экскаватора гусеничного Hyundai R300LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4200
Наименование:BUCKET CYLINDER
Версия:2014. 9.30 REV.14J

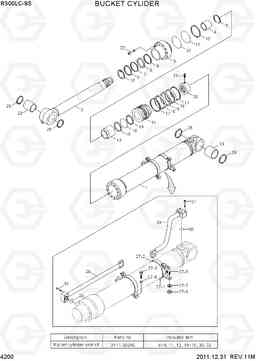

BUCKET CYLINDER R300LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q8-60110 | Гидроцилиндр ковша в сборе | 1 | ||
| * | 31Q8-60111 | Гидроцилиндр ковша в сборе | 1 | ||
| *-1 | 31Y1-30120 | Цилиндр ковша в сборе | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-30130 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-109000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26080 | Кольцо | 1 | ||
| 14 | 31Y1-30270 | Поршень | 1 | ||
| 14 | 31Y1-42360 | Поршень | 1 | ||
| 2 | 31Y1-30190 | Шток в сборе | 1 | ||
| 2 | 31Y1-30191 | Шток в сборе | 1 | ||
| 20 | 31YC-68040 | Гайка | 1 | ||
| 20 | 31YC-68155 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 22 | S109-180854 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 23 | 61Q6-05580 | Втулка поршневого пальца | 1 | ||
| 24 | 61Q6-97410 | Втулка поршневого пальца | 1 | ||
| 27 | 31Y1-30890 | Стяжной хомут | 2 | ||
| 27 | 31Y1-30891 | Стяжной хомут | 2 | ||
| 27-1 | 31Y1-30900 | Хомут | 1 | ||
| 27-2 | 31YC-31290 | BAND | 1 | ||
| 27-3 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27-4 | S411-100002 | Шайба пружинная | 2 | ||
| 27-5 | S070-053442 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 27-6 | S205-101002 | Гайка | 2 | ||
| 27-7 | S411-100002 | Шайба пружинная | 2 | ||
| 28 | 31Y1-30950 | Трубка в сборе - R | 1 | ||
| 28 | 31Y1-30951 | Трубка в сборе - R | 1 | ||
| 29 | 31Y1-30960 | Трубка в сборе (B) | 1 | ||
| 29 | 31Y1-30961 | Трубка в сборе (B) | 1 | ||
| 3 | 31Y1-30230 | Сальник | 1 | ||
| 31 | S107-120554 | Болт | 8 | ||
| 31 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 4 | S732-095030 | Втулка | 1 | ||
| 5 | Y191-102000 | Кольцо стопорное | 1 | ||
| K | 31Y1-30290 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-125004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-BP125 | Кольцо | 1 | ||
| K15 | Y420-135000 | Уплотнение | 1 | ||
| K16 | Y310-135303 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-135000 | Пыльник | 2 | ||
| K18 | S632-070004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-070003 | Кольцо | 2 | ||
| K25 | Y020-080000 | Пыльник | 2 | ||
| K26 | Y020-090100 | Пыльник | 2 | ||
| K30 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K32 | S632-135004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K32 | S632-135004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K6 | Y220-095013 | уплотнение штока | 1 | ||
| K7 | Y180-095020 | Кольцо | 1 | ||
| K8 | Y240-095012 | Кольцевой буфер | 1 | ||
| K9 | Y110-095011 | стеклоочиститель пыли | 1 |
