FUEL PLUMBING экскаватора гусеничного Hyundai R300LC-9S
FUEL PLUMBING экскаватора гусеничного Hyundai R300LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:9240
Наименование:FUEL PLUMBING
Версия:

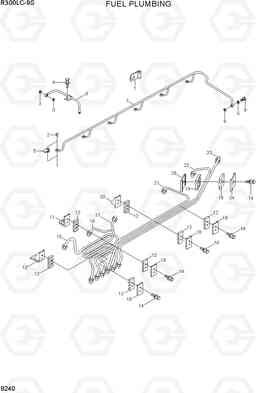

FUEL PLUMBING R300LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| 1 | 3282059 | Скоба (хомут) | 1 |
FT97147
|
|
| 11 | 3282942 | скобки трубки | 1 | ||
| 11 | 3282942 | скобки трубки | 1 | ||
| 12 | 3917747 | Изолятор вибрации | 4 | ||
| 12 | 3917747 | Изолятор вибрации | 4 | ||
| 13 | 3919622 | скобки трубки | 1 | ||
| 14 | 3920854 | SCREW-CAPTIVE WASHER | 4 | ||
| 14 | 3920854 | SCREW-CAPTIVE WASHER | 5 | ||
| 15 | 3930391 | Трубка | 1 | ||
| 16 | 3930392 | Трубка | 1 | ||
| 17 | 3930393 | Трубка | 1 | ||
| 19 | 3917746 | Изолятор вибрации | 2 | ||
| 2 | 3282141 | Болт | 6 | ||
| 21 | 3930394 | Трубка | 1 | ||
| 22 | 3930395 | Трубка | 1 | ||
| 23 | 3930396 | Трубка | 1 | ||
| 24 | 3991276 | скобки трубки | 1 | ||
| 25 | 3991277 | скобки трубки | 1 | ||
| 3 | 3863988 | Шайба | 2 | ||
| 4 | 3900626 | Винт шестигранник | 1 | ||
| 5 | 3903380 | Разъем банджо печать | 6 | ||
| 6 | 3918188 | Шайба | 2 | ||
| 7 | 3920595 | Многообразие топлива | 1 | ||
| 8 | 3921652 | Дренажная трубка топлива | 1 | ||
| 9 | 3924726 | Клапан обратный | 1 | ||
| 9-1 | 167157 | Шаровые | 1 |
NOT SHOWN
|
|
| 9-2 | 3916895 | контактный ролл | 1 |
NOT SHOWN
|
|
| 9-3 | 3924723 | винт банджо Конн | 1 |
NOT SHOWN
|
|
| N* | 3930388 | Трубка | 1 |
PP98268
|
|
| N* | 3930389 | Трубка | 1 | ||
| N18 | 3991275 | скобки трубки | 2 | ||
| N18 | 3991275 | скобки трубки | 2 |
