UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R300LC-9SH

UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R300LC-9SH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3100

Наименование:UPPER HYDRAULIC PIPING(BASE)

Версия:2014. 2.28 REV.14B

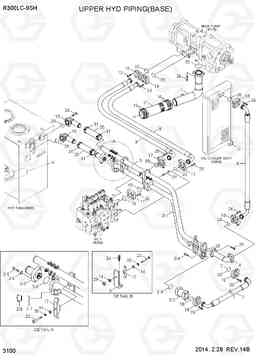

UPPER HYDRAULIC PIPING(BASE) R300LC-9SH

Поз.	Код	Наименование	Кол	Прим.
1	31Q8-18120	Трубка	1
10	31Q6-11021	Трубка	2
11	31Q6-11030	Фланец	1
12	31Q6-11140	Трубный зажим	3
13	S109-120406	Болт с шестигранной головкой (под шестигранник)	8
14	S403-12200B	Плоская шайба	4
15	Y172-006004	Кольцо уплотнительное (О-кольцо)	2
16	31N6-11190	Зажим	4
16	31Q6-10860	U-образный болт (скоба, П образный) / хомут / зажим	2
16	31Q6-10860	U-образный болт (скоба, П образный) / хомут / зажим	4
17	P173-160104	фланец гидрокси, сплит	4
18	P173-240107	фланец гидрокси, сплит	8
19	P174-160115	фланец раскол	4
2	31Q8-18510	трубы югу сборе возврат	1
2-1	31Q8-18520	Трубка в сборе	1
2-2	31Q6-11110	проверить обратный клапан	1
2-3	31ER-11121	Клапан обратный	1
2-4	S109-120306	Болт с шестигранной головкой (под шестигранник)	4
2-5	S109-120456	Болт с шестигранной головкой (под шестигранник)	2
2-6	S403-12200B	Плоская шайба	2
2-7	S621-021001	О кольцо	1
2-8	X710-100106	крышка гидрокси, ORFS	1
2-9	Y172-003004	О кольцо	2
20	31N8-13090	Шланг	2
21	P760-102045	Рукав высокого давления (РВД)	1
22	S017-120606	Болт с шестигранной головкой (под шестигранник)	2
23	S017-121006	Болт с шестигранной головкой (под шестигранник)	1
24	S037-123526	Болт	2
25	S109-100306	Болт с шестигранной головкой (под шестигранник)	8
26	S109-120306	Болт с шестигранной головкой (под шестигранник)	36
27	S109-120706	Болт с шестигранной головкой (под шестигранник)	4
28	Y172-003004	О кольцо	7
29	S205-12100B	Гайка	1
3	31Q8-18530	Трубка в сборе	1
30	S411-120006	Шайба пружинная	3
31	S572-640006	Зажим	8
31	31Q6-10830	U-образный болт (скоба, П образный) / хомут / зажим	4
32	S631-071004	Кольцо уплотнительное (О-кольцо)	1
33	Y171-024004	Кольцо уплотнительное (О-кольцо)	4
33	31Q8-02400	Кольцо уплотнительное (О-кольцо)	4	ARCTIC
4	31Q8-11521	ва в обратном трубопроводе	1
5	31Q6-11511	Кронштейн	1
6	31Q8-11501	шланг в сборе FLG 0x90	1
7	31Q8-11511	шланг в сборе FLG 0x90	1
8	31Q8-18100	шланг в сборе FLG 0x90	1
8	31Q8-18101	шланг в сборе FLG (0x90)	1
8	31Q8-15740	HOSE ASSY-FLG(HI-GRADE)	1
9	31Q8-18110	шланг в сборе FLG 0x90	1
9	31Q8-18111	шланг в сборе FLG (0x90)	1
9	31Q8-15750	HOSE ASSY-FLG(HI-GRADE)	1
