Гидроразводка двойная (гидросистема), комплект (#0074-) экскаватора гусеничного Hyundai R300LC-9SH
Гидроразводка двойная (гидросистема), комплект (#0074-) экскаватора гусеничного Hyundai R300LC-9SH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3621
Наименование:DOUBLE ACTING MAIN PIPING KIT(#0074-)
Версия:2012. 8.31 REV.12H

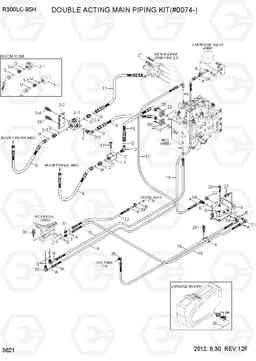

DOUBLE ACTING MAIN PIPING KIT(#0074-) R300LC-9SH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 36Q8-90411 | Гидроразводка двойная (гидросистема), комплект | 1 | ||
| 1 | 34Q8-95020 | Совместное сборе | 1 |
BM 6.25M
|
|
| 1 | 34Q8-95120 | Совместное сборе | 1 |
BM 8.5M
|
|
| 1-1 | 34Q8-95020 | Совместное сборе | 1 | ||
| 1-1 | 31EM-91540 | Совместное сборе шланг | 1 | ||
| 1-2 | X500-110006 | Разъем | 1 | ||
| 1-2 | X500-110021 | Разъем | 1 | ||
| 1-3 | X530-110005 | Штуцер | 1 | ||
| 1-3 | X530-110005 | Штуцер | 1 | ||
| 10 | P983-166325 | Шланг в сборе | 1 | ||
| 11 | P913-163027 | Шланг в сборе | 1 | ||
| 12 | P910-042018 | Шланг в сборе | 1 | ||
| 13 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 14 | P910-042042 | Шланг в сборе | 1 | ||
| 15 | P910-042070 | Шланг в сборе | 1 | ||
| 16 | P910-042078 | Шланг в сборе | 1 | ||
| 17 | S109-120656 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 18 | P910-042092 | Шланг в сборе | 1 | ||
| 19 | P930-042041 | Шланг в сборе | 1 | ||
| 2 | 34Q8-95040 | Совместное сборе 3 способ | 1 |
BM 6.25M
|
|
| 2 | 34Q8-95140 | Совместное сборе 3 способ | 1 |
BM 8.5M
|
|
| 2-1 | 31EM-91620 | Совместное 3 способ | 1 | ||
| 2-1 | 31EM-91620 | Совместное 3 способ | 1 | ||
| 2-2 | 31E9-95010 | кронштейн 3 способ совместного | 1 | ||
| 2-2 | 31E9-95010 | кронштейн 3 способ совместного | 1 | ||
| 2-3 | X500-110006 | Разъем | 1 | ||
| 2-3 | X500-110021 | Разъем | 2 | ||
| 2-4 | X500-110021 | Разъем | 1 | ||
| 2-4 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 2-5 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 2-5 | S035-083026 | Болт | 4 | ||
| 2-6 | S035-083026 | Болт | 4 | ||
| 20 | 21NB-00200 | Жгут доб | 1 | ||
| 21 | 31N6-25110 | Колено 90, долго | 2 | ||
| 22 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 23 | P220-110102 | Заглушка | 1 | ||
| 25 | S037-102026 | Болт | 1 | ||
| 26 | S037-103026 | Болт | 2 | ||
| 27 | S037-122526 | Болт | 2 | ||
| 28 | S037-123526 | Болт | 2 | ||
| 29 | S109-080406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | 31E9-95010 | кронштейн 3 способ совместного | 1 | ||
| 30 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 31 | X500-110001 | Разъем | 1 | ||
| 34 | X520-110001 | Штуцер 90 orfs | 3 | ||
| 36 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 38 | X820-065251 | Тройник | 1 | ||
| 39 | X840-525152 | Переходник | 1 | ||
| 4 | 31Q6-90381 | Кронштейн золь клапана | 1 | ||
| 5 | 31Q6-91220 | Соленоид (электромагнитный клапан) | 1 | ||
| 6 | 31L7-10250 | Зажим трубки, Ins одного | 1 | ||
| 7 | 31N6-25060 | фильтр последний охранник | 1 | ||
| 8 | P974-207328 | Шланг в сборе | 2 |
BM 6.25M
|
|
| 8 | P973-207328 | HOSE ASSY ORFS 0x90 | 2 |
BM 6.25M
|
|
| 8 | P974-167328 | HOSE ASSY ORFS 45x0 | 2 |
BM 8.5M
|
|
| 8 | P973-167328 | HOSE ASSY ORFS 45x0 | 2 |
BM 8.5M
|
|
| 9 | P953-166323 | Шланг в сборе | 1 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| C | S621-021001 | О кольцо | 3 | ||
| D | S621-025001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| E | S631-011004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| F | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| G | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| H | S631-038004 | Кольцо уплотнительное (О-кольцо) | 3 |
