Каталог запчастей
-
Hyundai
-
R300LC-9SH
- Поворотный редуктор (тип 1)
Поворотный редуктор (тип 1) экскаватора гусеничного Hyundai R300LC-9SH
Поворотный редуктор (тип 1) экскаватора гусеничного Hyundai R300LC-9SH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4100
Наименование:SWING MOTOR (TYPE 1)
Версия:2014. 7.31 REV.14G

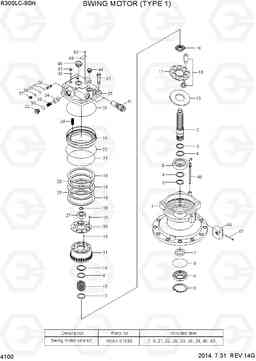

SWING MOTOR (TYPE 1) R300LC-9SH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 31Q8-10200 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 | ||
| * | 31Q8-10200SG8 | SWING UNIT | 1 | ||
| *-1 | 31Q8-10170 | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-1 | 31Q8-10170AR | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-2 | @ | SWING REDUCTION GEAR | 1 |
SEE 4110
|
|
| 1 | XKAY-01519 | BODY | 1 | ||
| 10 | XKAY-01527 | плита обуви | 1 | ||
| 11 | XKAY-01530 | Блок цилиндров | 1 | ||
| 12 | XKAY-01531 | катушка | 1 | ||
| 13 | XKAY-01532 | Пружина цилиндра | 1 | ||
| 14 | XKAY-01533 | Кольцо стопорное | 1 | ||
| 15 | XKAY-01534 | Палец | 6 | ||
| 16 | XKAY-01536 | Шариковая направляющая | 1 | ||
| 17 | XKAY-01537 | Установочная пластина | 1 | ||
| 18 | XKAY-01539 | pistion в сборе | 9 | ||
| 19 | XKAY-01540 | Пластина | 3 | ||
| 2 | XKAY-01520 | Вал | 1 | ||
| 20 | XKAY-01541 | пластина трения | 2 | ||
| 23 | XKAY-01544 | Поршень тормозного цилиндра | 1 | ||
| 24 | XKAY-01545 | SPRING-B/P | 20 | ||
| 25 | XKAY-01546 | крышка багажного | 1 | ||
| 27 | XKAY-01875 | Подшипник роликовый | 1 | ||
| 28 | XKAY-01549 | Кольцо стопорное | 1 | ||
| 29 | XKAY-00510 | Палец | 2 | ||
| 3 | XKAY-01521 | Кольцо стопорное | 2 | ||
| 30 | XKAY-01550 | Диск распределительный | 1 | ||
| 31 | XKAY-01551 | Болт барашек | 4 | ||
| 32 | XKAY-00188 | Пробка (заглушка) | 2 | ||
| 34 | XKAY-00186 | POPPET | 2 | ||
| 35 | XKAY-00187 | Пружина | 2 | ||
| 36 | XKAY-01552 | Клапан в сборе | 2 | ||
| 37 | XKAY-01553 | Пробка (заглушка) | 2 | ||
| 4 | XKAY-01522 | Пластина | 3 | ||
| 41 | XKAY-01556 | Клапан предохранительный (разгрузочный, сброса давления) в сборе | 2 | ||
| 42 | XKAY-00150 | Пробка (заглушка) | 2 | ||
| 44 | XKAY-00975 | Пробка (заглушка) | 1 | ||
| 45 | XKAY-00548 | Пробка (заглушка) | 1 | ||
| 46 | XKAY-01470 | Время в сборе задержка клапан | 1 | ||
| 47 | XKAY-00149 | Болт барашек | 3 | ||
| 48 | XKAY-02141 | GAUGE-LEVEL | 1 | ||
| 5 | XKAY-01523 | ролл подшипник | 1 | ||
| 6 | XKAY-01524 | Крышка | 1 | ||
| 9 | XKAY-00523 | Кольцо стопорное | 1 | ||
| A | XKAY-01528 | роторные комплект | 1 | ||
| A-A | XKAY-01529 | Комплект блок цил | 1 | ||
| B | XKAY-01535 | Ремкомплект | 1 | ||
| C | XKAY-01538 | Ремкоплект поршня | 1 | ||
| K | XKAY-01558 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K21 | XKAY-01542 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K22 | XKAY-01543 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K26 | XKAY-01547 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K33 | XKAY-01447 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K38 | XKAY-01554 | Кольцо | 2 | ||
| K39 | XKAY-00320 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K40 | XKAY-01555 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K43 | XKAY-00151 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K7 | XKAY-01525 | Сальник | 1 | ||
| K8 | XKAY-01526 | Кольцо уплотнительное (О-кольцо) | 1 |
