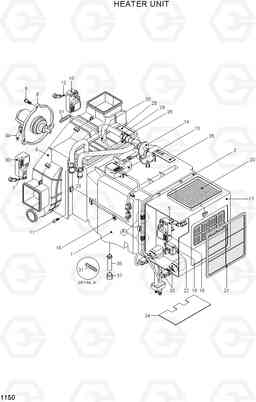

Отопитель (-#1043) экскаватора гусеничного Hyundai R305LC-7

Код подсистемы:1150

Наименование:HEATER UNIT(-#1043)

Версия:2010. 5.31 REV.10E

HEATER UNIT(-#1043) R305LC-7

Поз.	Код	Наименование	Кол	Прим.
*	11N6-90320	Отопитель	1
1	AM12101400-0	HVAC случае низкой	1
10	11N6-90710	двигательный акт отверстие	1
11	K500531	Болт	29
12	AW70002300-4	стержень отверстие	1
13	11N6-90720	MOTOR ACT-TEMP	1
14	11N6-90730	клапан в сборе воды	1
16	4AH-0688	Клип дело	9
17	AM13000203-2	INTAKE CASE ASSY	1
18	11N6-90740	потребление двигательный акт	1
19	11N6-90750	резистор в сборе	1
2	AM11101601-0	HVAC CASE-UPP	1
20	11N6-90760	воздушный фильтр свежий	1
21	11N6-90770	Обновить воздушный фильтр	1
22	K500533	Болт	2
23	3AH-0770	Трубный зажим	1
24	A112050700-3	стороны плиты	1
25	11N6-90780	HEATER CORE	1
28	4AH-0929	CLAMP ASSY-HOSE	1
29	3AH-1007	HOSE-WATER	1
30	11N6-90810	двигательный акт ноги / Def	1
31	4AH-0643	Держатель провода	6
32	11N6-90820	Реле	2
33	11N6-90830	проводка в сборе	1
34	A710051601-3	Сливной шланг	1
35	AE73000400Z2	PLATE-NAME	1
36	AM800-001-04-3	Сливной шланг	1
37	4CC-3354Z	Клапан вакуумный	1
5	AM52300100-4	потребление стержень	1
6	AW10001400-2	BLOWER CASE ASSY	1
7	AW70002400-4	стержень Def / фут	1
8	11N6-90700	Мотор отопителя и вентилятор	1
8-1	AW22000800-2	Вентилятор	1
8-2	AW21002500-1	MOTOR	1
9	4AH-0886	Болт	3
