- UPPER HYDRAULIC PIPING(BASE, #0120-)
UPPER HYDRAULIC PIPING(BASE, #0120-) экскаватора гусеничного Hyundai R305LC-7
UPPER HYDRAULIC PIPING(BASE, #0120-) экскаватора гусеничного Hyundai R305LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3101
Наименование:UPPER HYDRAULIC PIPING(BASE, #0120-)
Версия:2008. 5.31 REV.8E

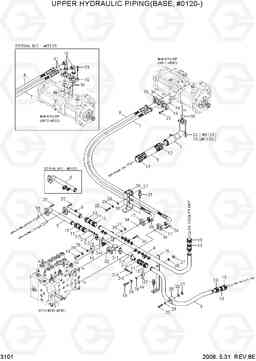

UPPER HYDRAULIC PIPING(BASE, #0120-) R305LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | UPPER HYD PIPING-BASE | 1 | ||
| 1 | 31N8-12112 | PIPE WA-SUCTION | 1 | ||
| 1 | 31N8-12750 | PIPE WA-SUCTION | 1 | ||
| 10 | P760-072025 | Рукав высокого давления (РВД) | 2 | ||
| 10 | 31N8-13090 | Шланг | 2 | ||
| 11 | P760-072020 | Рукав высокого давления (РВД) | 3 | ||
| 11 | 31N8-13080 | Рукав высокого давления (РВД) | 3 | ||
| 12 | 31N6-11190 | Зажим | 4 | ||
| 13 | S572-650006 | хомут, тип провода | 20 | ||
| 13 | S572-640006 | Зажим | 20 | ||
| 14 | 31E5-3001 | Трубный зажим | 2 | ||
| 15 | 31N8-12300 | Кронштейн | 1 | ||
| 16 | P174-160115 | фланец раскол | 4 | ||
| 17 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 18 | 31NA-12050 | Колено 90 ORFS | 2 | ||
| 19 | S017-100902 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2 | 31N8-16131 | PIPE SUB ASSY | 1 | ||
| 2-1 | 31N8-16121 | Трубка | 1 | ||
| 2-2 | 31N7-12281 | Клапан обратный | 1 | ||
| 2-3 | 31ER-11121 | Клапан обратный | 1 | ||
| 2-4 | Y172-003004 | О кольцо | 2 | ||
| 2-5 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-6 | S403-122006 | Плоская шайба | 4 | ||
| 20 | S017-100852 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 21 | S037-103022 | Болт | 4 | ||
| 22 | S109-160406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 23 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 24 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 24 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 25 | S109-120256 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 26 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 27 | S205-101002 | Гайка | 3 | ||
| 28 | S403-102002 | Плоская шайба | 7 | ||
| 29 | S411-100002 | Шайба пружинная | 4 | ||
| 3 | 31N8-12710 | Трубка | 1 | ||
| 30 | S631-085001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 30 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 31 | S621-021001 | О кольцо | 2 | ||
| 32 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 33 | Y172-003004 | О кольцо | 2 | ||
| 34 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 35 | S581-486000 | Трубный зажим | 1 | ||
| 36 | 31N8-12530 | Кронштейн | 1 | ||
| 37 | S690-039100 | Уплотнительная втулка | 2 | ||
| 38 | 31N8-12560 | Зажим | 2 | ||
| 4 | 31N8-12720 | Трубка | 1 | ||
| 4 | 31N8-12810 | Трубка в сборе | 1 | ||
| 5 | 31N8-12151 | Трубка | 1 | ||
| 6 | 31N9-12131 | Трубка | 1 | ||
| 6 | 31N8-12780 | Трубка | 1 | ||
| 7 | 31N8-12700 | Рукав высокого давления (РВД) | 1 | ||
| 7 | 31N8-12760 | Рукав высокого давления (РВД) | 1 | ||
| 8 | 31N8-12620 | Рукав высокого давления (РВД) | 1 | ||
| 8 | 31N8-12770 | Рукав высокого давления (РВД) | 1 | ||
| 9 | P760-101035 | Рукав высокого давления (РВД) | 1 | ||
| 9 | P760-101040 | Рукав высокого давления (РВД) | 1 |
