BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R305LC-7
BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R305LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3421
Наименование:BOOM SAFETY LOCK SYSTEM
Версия:2008. 5.31 REV.8E

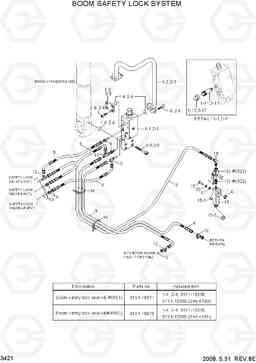

BOOM SAFETY LOCK SYSTEM R305LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31N8-52111 | Гидроцилиндр стрелы, левый | 1 | ||
| 1 | 31N8-52115 | CYLINDER ASS'Y V/V,LH | 1 | ||
| 1-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180,1,*-1
|
|
| 1-1 | 31N8-90510 | Клапан | 1 | ||
| 1-1 | 31NA-90570 | Клапан | 1 | ||
| 1-11 | ZTAS-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-11 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-12 | ZTAS-00002 | CAP | 1 | ||
| 1-12 | DCP-002A | CAP | 1 | ||
| 1-13 | ZTAS-00006 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 1-13 | AS568-2 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 1-2 | 31N8-91510 | Трубка в сборе | 1 | ||
| 1-3 | 31N8-91530 | FLANGE-PLUGING | 1 | ||
| 1-5 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-5 | S107-120506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-6 | S109-120506 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 1-6 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | X840-525252 | Переходник | 1 | ||
| 11 | 31N4-41140 | Тройник поворотный, ORFS | 1 | ||
| 12 | X820-045151 | Тройник | 3 | ||
| 13 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 14 | S552-020102 | Зажим | 10 | ||
| 15 | 31E5-50325 | Датчик давления (переключатель, реле) | 1 | ||
| 15-1 | 31E5-50320 | Датчик давления (переключатель, реле) | 1 | ||
| 15-2 | 21E5-50230 | Жгут доб | 1 | ||
| 16 | 31E5-50330 | клапан отключения | 1 | ||
| 17 | 31E5-50340 | Соединитель | 1 | ||
| 18 | 31N6-90550 | Штуцер 90 orfs | 1 | ||
| 19 | S015-050506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2 | 31N8-52121 | Гидроцилиндр стрелы, правый | 1 | ||
| 2 | 31N8-52125 | CYLINDER ASS'Y V/V,RH | 1 | ||
| 2-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180,1,*-1
|
|
| 2-1 | 31N8-90510 | Клапан | 1 | ||
| 2-1 | 31NA-90570 | Клапан | 1 | ||
| 2-11 | ZTAS-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-11 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-12 | ZTAS-00002 | CAP | 1 | ||
| 2-12 | DCP-002A | CAP | 1 | ||
| 2-13 | ZTAS-00006 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 2-13 | AS568-2 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 2-2 | 31N8-91520 | Трубка в сборе | 1 | ||
| 2-3 | 31N8-91530 | FLANGE-PLUGING | 1 | ||
| 2-5 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-5 | S107-120506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-6 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 2-6 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | S411-050006 | Шайба пружинная | 2 | ||
| 21 | S403-05100B | Плоская шайба | 2 | ||
| 3 | P930-042054 | Шланг в сборе | 1 | ||
| 4 | P930-062064 | Шланг в сборе | 1 | ||
| 5 | P930-047013 | Шланг в сборе | 3 | ||
| 6 | S203-051006 | Гайка | 2 | ||
| 8 | P913-047042 | HOSE ASSY-THD | 1 | ||
| 9 | X500-110001 | Разъем | 4 | ||
| K | 31Y1-18071 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | 31Y1-18075 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-4 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K2-4 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 3 |
