ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R305LC-7
ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R305LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3540
Наименование:ARM SAFETY LOCK SYSTEM
Версия:2008. 5.31 REV.8E

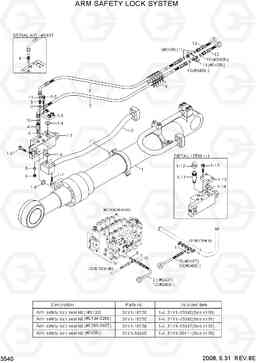

ARM SAFETY LOCK SYSTEM R305LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31N8-52130 | Гидроцилиндр рукояти в сборе | 1 | ||
| 1 | 31N8-52135 | Гидроцилиндр рукояти в сборе | 1 | ||
| 1 | 31N8-52137 | Гидроцилиндр рукояти в сборе | 1 | ||
| 1 | 31N8-52139 | Гидроцилиндр рукояти в сборе | 1 | ||
| 1-0 | @ | ARM CYL SUB ASSY | 1 |
SEE 4190,1,*-1
|
|
| 1-1 | 31N6-90520 | Клапан | 1 | ||
| 1-11 | ZTAS-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-12 | ZTAS-00002 | CAP | 1 | ||
| 1-13 | P184-162112 | фланец pluging | 1 | ||
| 1-14 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-15 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 1-16 | ZTAS-00005 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 1-2 | 31N8-90630 | Трубка в сборе | 1 | ||
| 1-2 | 31N8-90635 | Трубка в сборе | 1 | ||
| 1-2 | 31N8-90636 | Трубка в сборе | 1 | ||
| 1-2 | 31Y1-30921 | Трубка в сборе | 1 | ||
| 1-3 | P184-162112 | фланец pluging | 1 | ||
| 1-5 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-6 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-6 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-7 | S109-120606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-7 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 11 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 12 | P910-042048 | Шланг в сборе | 1 | ||
| 13 | P930-062052 | Шланг в сборе | 1 | ||
| 14 | 31N6-90660 | termianl безопасности ВВЛ | 1 | ||
| 2 | P420-042154 | Шланг в сборе | 1 |
BOOM 6.25M
|
|
| 2 | P930-042195 | Шланг в сборе | 1 |
BOOM 6.25M
|
|
| 2 | P930-042185 | Шланг в сборе | 1 |
BOOM 6.25M
|
|
| 2 | P420-042231 | Шланг в сборе | 1 |
BOOM 10.20M
|
|
| 2 | P930-042116 | Шланг в сборе | 1 |
BOOM 10.20M
|
|
| 3 | P420-062164 | Шланг в сборе | 1 |
BOOM 6.25M
|
|
| 3 | P930-062185 | Шланг в сборе | 1 |
BOOM 6.25M
|
|
| 3 | P420-062231 | Шланг в сборе | 1 |
BOOM 10.20M
|
|
| 3 | P930-062116 | Шланг в сборе | 1 |
BOOM 10.20M
|
|
| 4 | P010-110002 | Соединитель | 1 | ||
| 4 | X511-104513 | Соединитель | 1 | ||
| 5 | P010-110012 | Соединитель | 1 | ||
| 5 | X500-110011 | Разъем | 1 | ||
| 6 | P220-110102 | Заглушка | 1 | ||
| 7 | P320-040404 | TEE-RUN TYPE | 1 | ||
| 7 | X840-515151 | Переходник | 1 | ||
| 8 | S631-140001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 9 | S552-020102 | Зажим | 10 | ||
| K | 31Y1-18250 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | 31Y1-18255 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | 31Y1-34340 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-4 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 3 |
