SINGLE ACTING MAIN PIPING KIT(-#0119) экскаватора гусеничного Hyundai R305LC-7
SINGLE ACTING MAIN PIPING KIT(-#0119) экскаватора гусеничного Hyundai R305LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3720
Наименование:SINGLE ACTING MAIN PIPING KIT(-#0119)
Версия:2006.11.30 REV.6L

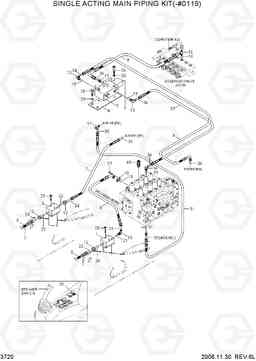

SINGLE ACTING MAIN PIPING KIT(-#0119) R305LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | S/ACT HYD PIPING KIT | 1 |
SEE 3700,3710
|
|
| *-1 | @ | S/ACT PIPING KIT | 1 |
SEE 3700,3710
|
|
| *-11 | @ | S/ACT MAIN PIPING KIT | 1 |
SEE 3700,3710
|
|
| *-12 | @ | ATTACH PIPING KIT | 1 | ||
| 1 | 31EM-91540 | Совместное сборе шланг | 1 | ||
| 10 | P173-160104 | фланец гидрокси, сплит | 1 | ||
| 11 | X500-110001 | Разъем | 1 | ||
| 12 | X500-110006 | Разъем | 2 | ||
| 13 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 14 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 15 | X530-110006 | Штуцер | 1 | ||
| 16 | X820-045151 | Тройник | 1 | ||
| 17 | X840-525252 | Переходник | 1 | ||
| 18 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 19 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 2 | 31EM-91550 | Совместное сборе шланг | 1 | ||
| 20 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 21 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 22 | S631-038004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 23 | S621-021001 | О кольцо | 1 | ||
| 24 | S621-025001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 25 | S109-120656 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | S109-080456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 28 | S017-100256 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29 | S411-100006 | Шайба пружинная | 2 | ||
| 3 | 31N6-91230D | Электромагнитный ВВЛ выключатель | 1 | ||
| 3-1 | XKBN-00192 | Катушка выключателя золь | 1 |
NOT SHOWN
|
|
| 30 | S411-080006 | Шайба пружинная | 2 | ||
| 31 | P910-062018 | Шланг в сборе | 1 | ||
| 33 | P910-042060 | Шланг в сборе | 1 | ||
| 34 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 35 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 39 | 21E6-30540 | рубильником | 1 | ||
| 4 | 31N6-91250 | Кронштейн золь ВВЛ | 1 | ||
| 40 | 31EM-10060 | PORT RELIEF VALVE | 1 |
200 bar
|
|
| 5 | P973-207328 | HOSE ASSY ORFS 0x90 | 2 | ||
| 6 | 31N8-92221 | Рукав высокого давления (РВД) | 1 | ||
| 7 | P913-203028 | Шланг в сборе | 1 | ||
| 8 | P930-042060 | Шланг в сборе | 1 | ||
| 9 | P930-042022 | Шланг в сборе | 1 |
