Гидрораспределитель (главный управляющий клапан) (3/5, OPT) экскаватора гусеничного Hyundai R305LC-7
Гидрораспределитель (главный управляющий клапан) (3/5, OPT) экскаватора гусеничного Hyundai R305LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4075
Наименование:MAIN CONTROL VALVE(3/5, OPT)
Версия:2014. 7.31 REV.14G

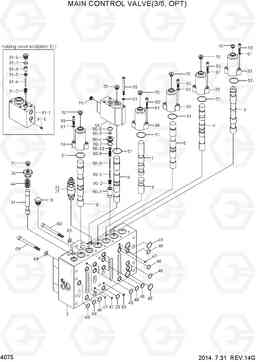

MAIN CONTROL VALVE(3/5, OPT) R305LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | @ | MAIN CONTROL VALVE | 1 |
SEE 4055
|
|
| 14 | 31N8-17320 | проведение клапана в сборе | 2 | ||
| 18 | 31N8-17380 | перегрузки плагина | 1 | ||
| 21 | 31N8-17430 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 28 | 31N8-17540 | PLUG | 1 | ||
| 3 | 31N8-17210 | хода золотника прямо | 1 | ||
| 30 | 31N8-17580 | подключите Ьс катушку | 1 | ||
| 31 | 31N8-18120 | катушки до н.э. | 1 | ||
| 33 | 31N8-18140 | Крышка b1 пилот | 3 | ||
| 34 | 31N8-18150 | Крышка b2 пилот | 2 | ||
| 44 | 31N8-18540 | Весной сигнал | 1 | ||
| 48 | S631-022004 | Кольцо уплотнительное (О-кольцо) | 13 | ||
| 49 | S631-034004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 5 | 31N8-17230 | катушки в сборе качели | 1 | ||
| 50 | 31N8-19620 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 51 | 31N8-19630 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 55 | S107-081054 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 58 | S107-121404 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 59 | S107-161404 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 6 | 31N8-17240 | катушка в сборе качели PRI | 1 | ||
| 63 | 31N4-18900 | Плоская шайба | 2 | ||
| 64 | S411-160006 | Шайба пружинная | 4 | ||
| 7 | 31N8-17250 | Золотник | 1 | ||
| 70 | 31N8-19450 | Диск | 7 | ||
| 71 | 31N8-19460 | Диск | 3 | ||
| 76 | 31N8-19480 | Клапан предохранительный (разгрузочный, сброса давления) | 1 |
LONG REACH ONLY
|
|
| 8 | 31N8-17260 | SPOOL ASSY-ARM 1 | 1 | ||
| 9 | 31N8-17270 | катушка в сборе вариант | 1 | ||
| 90-1 | 31N8-18380 | POPPET-MAIN | 1 | ||
| 90-10 | 31N8-18450 | Шайба опорная | 1 | ||
| 90-2 | 31N8-18400 | RESTRICTOR | 1 | ||
| 90-3 | 31N8-18480 | C-RING | 1 | ||
| 90-4 | 31N8-18430 | POPPET-SEAT | 1 | ||
| 90-5 | S641-010102 | Кольцо | 1 | ||
| 90-6 | S631-10A004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 90-7 | 31N8-19650 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 90-8 | 31N8-18390 | Весной пилот | 1 | ||
| 90-9 | 31N8-18420 | PILOT POPPET-H/D | 1 | ||
| 91-1 | 31N8-18160 | BLOCK-HOLDING | 1 | ||
| 91-2 | 31N8-18410 | GUIDE-PISTON | 1 | ||
| 91-3 | 31N8-18470 | PISTON 2-MAIN | 1 | ||
| 91-4 | 31N8-18440 | PISTON-PILOT | 1 | ||
| 91-5 | 31N8-18460 | Весной 1 | 1 | ||
| 91-6 | 31N8-18620 | PLUG-PF1/2 | 1 | ||
| 91-7 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 91-8 | 31N8-18680 | Пробка (заглушка) | 2 | ||
| N K | 31N8-17330 | HOLDING VALVE KIT-A | 1 |
SEE ILLUST
|
|
| N2 | 31N8-17602 | Корпус P2 | 1 | ||
| N47 | S631-010004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| N61 | S411-080006 | Шайба пружинная | 14 | ||
| N90 | 31N8-17330 | HOLDING VALVE KIT-A | 1 |
SEE ILLUST
|
|
| N91 | 31N8-17340 | HOLDING VALVE KIT-B | 1 |
SEE ILLUST
|
|
| NK | 31N8-17340 | HOLDING VALVE KIT-B | 1 |
SEE ILLUST
|
