Цилиндр ковша экскаватора гусеничного Hyundai R305LC-7
Цилиндр ковша экскаватора гусеничного Hyundai R305LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4201
Наименование:BUCKET CYLINDER(#0134-)
Версия:2011. 6.30 REV.11F

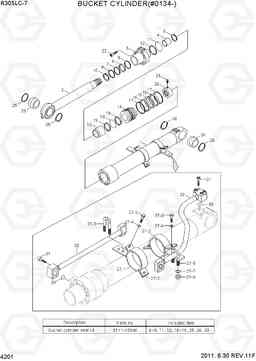

BUCKET CYLINDER(#0134-) R305LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31N8-60115 | цилиндр Ass'y | 1 | ||
| * | 31N8-60116 | Гидроцилиндр ковша в сборе | 1 | ||
| *-1 | 31Y1-15405 | Цилиндр ковша в сборе | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-15415 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-109000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26080 | Кольцо | 1 | ||
| 14 | 31Y1-27170 | PISTOM | 1 | ||
| 14 | 31Y1-27171 | Поршень | 1 | ||
| 2 | 31Y1-15465 | Шток в сборе | 1 | ||
| 2 | 31Y1-15466 | Шток в сборе | 1 | ||
| 20 | 31YC-64050 | Гайка | 1 | ||
| 20 | 31YC-64165 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 22 | S109-180904 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 23 | 31YC-11140 | Втулка поршневого пальца | 1 | ||
| 24 | 31YC-11150 | Втулка поршневого пальца | 1 | ||
| 25 | Y000-080200 | Кольцо | 2 | ||
| 26 | Y000-090000 | Кольцо | 2 | ||
| 27 | 31Y1-15505 | Стяжной хомут | 2 | ||
| 27-1 | 31Y1-15515 | Хомут | 1 | ||
| 27-2 | 31YC-31210 | BAND | 1 | ||
| 27-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27-4 | S411-120002 | Шайба пружинная | 2 | ||
| 27-5 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 27-6 | S201-101002 | Гайка | 2 | ||
| 27-7 | S411-100002 | Шайба пружинная | 2 | ||
| 28 | 31Y1-15525 | Трубка в сборе - R | 1 | ||
| 29 | 31Y1-15535 | Трубка в сборе (B) | 1 | ||
| 3 | 31Y1-15495 | Сальник | 1 | ||
| 31 | S107-120554 | Болт | 8 | ||
| 4 | S732-095040 | Втулка | 1 | ||
| 5 | Y191-102000 | Кольцо стопорное | 1 | ||
| K | 31Y1-15545 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | 31Y1-15546 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-130004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-BP130 | Кольцо | 1 | ||
| K15 | Y420-140000 | Уплотнение | 1 | ||
| K16 | Y310-140000 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-140000 | Пыльник | 2 | ||
| K18 | S632-070004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K18 | S632-075004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-070003 | Кольцо | 2 | ||
| K19 | S642-075003 | Кольцо | 2 | ||
| K30 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-095011 | уплотнение штока | 1 | ||
| K7 | Y180-095020 | Кольцо | 1 | ||
| K8 | Y240-095013 | Кольцевой буфер | 1 | ||
| K9 | Y110-095011 | стеклоочиститель пыли | 1 |
