ELECTRIC CIRCUIT 1 экскаватора гусеничного Hyundai R320LC
ELECTRIC CIRCUIT 1 экскаватора гусеничного Hyundai R320LC со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3020
Наименование:ELECTRIC CIRCUIT 1
Версия:

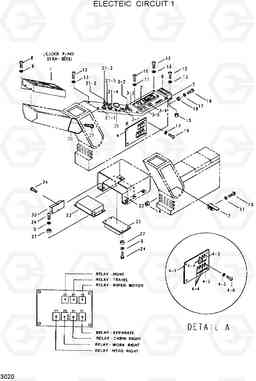

ELECTRIC CIRCUIT 1 R320LC
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | S161-040202 | Болт | 6 | ||
| 11 | S411-040002 | Шайба пружинная | 6 | ||
| 12 | S161-060202 | Винт с крестообразным шлицем | 12 | ||
| 13 | S411-060002 | Шайба пружинная | 12 | ||
| 14 | S201-040002 | Гайка | 6 | ||
| 15 | S203-060002 | Гайка | 2 | ||
| 16 | S015-080252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 17 | S411-080002 | Шайба пружинная | 6 | ||
| 18 | S203-080002 | Гайка | 2 | ||
| 19 | S015-080152 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | 21E9-05540 | BRACKET-INSERT | 1 | ||
| 21 | 21E8-0004 | PANEL ASSY(2)-RH | 1 | ||
| 21 | 21E1-60080 | PANEL ASSY(2)-RH | 1 | ||
| 21-1 | 21E8-0005 | PLATE(2)-RH | 1 | ||
| 21-1 | 21E1-60100 | PLATE(2)-RH | 1 | ||
| 21-2 | 21E5-0011 | SWITCH-START KEY | 1 | ||
| 21-3 | 21E9-2001 | тумблер | 1 | ||
| 21-4 | 21E4-0008 | прикуриватель | 1 | ||
| 21-5 | 21E9-2001 | тумблер | 1 | ||
| 21-6 | 21E6-10460 | Крышка | 1 |
NOT SHOWN
|
|
| 21-7 | 21E7-0313 | PLUG-HOLE BLANK | 1 |
NOT SHOWN
|
|
| 22 | 21E4-0057 | Пластина | 1 | ||
| 23 | 21E8-4016 | Контроллер процессора | 1 | ||
| 24 | S161-050252 | Винт с крестообразным шлицем | 10 | ||
| 26 | 21E7-2000 | RESISTER-PROLIX | 1 | ||
| 27 | 21E9-4015 | Подушка двигателя | 16 | ||
| 28 | 21L1-0010 | HOUR METER ASSY | 1 | ||
| 29 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 3 | 21E8-5009 | PANEL ASSY(1)-RH | 1 | ||
| 3 | 21E1-60070 | PANEL ASSY(1)-RH | 1 | ||
| 3-1 | 21E6-0004 | SW-WIPER | 1 | ||
| 3-1 | 21E6-00041 | SWITCH-WIPER WASHER | 1 | ||
| 3-2 | 21E9-2003 | SWITCH-PROLIX | 1 | ||
| 3-3 | 21E9-2002 | SWITCH-LIGHT | 1 | ||
| 3-4 | E123-2533 | SWITCH-HEATER | 1 | ||
| 3-5 | 21E8-0003 | PLATE-RH(1) | 1 | ||
| 3-5 | 21E1-60090 | PLATE(1) | 1 | ||
| 3-5 | 21E1-60091 | PLATE(1) | 1 | ||
| 30 | 21E1-60400 | HARNESS-EXT | 1 | ||
| 4 | 21E8-0015 | Реле в сборе | 1 | ||
| 4-1 | 21E8-0014 | RELAY BOARD PLATE | 1 | ||
| 4-2 | 21E5-0020 | RELAY-SEPARATE | 1 | ||
| 4-3 | E125-2545 | Реле 5p | 1 | ||
| 4-4 | 21E4-0011 | Реле 4P | 5 | ||
| 4-5 | S411-050002 | Шайба пружинная | 8 | ||
| 4-6 | S161-050102 | Винт с крестообразным шлицем | 8 | ||
| 5 | 71E3-0556 | BRACKET-FUSE BOX | 1 | ||
| 6 | 21E5-0001 | FUSE BOX | 1 | ||
| 7 | 21E3-2002 | SWITCH-MICRO | 1 | ||
| 8 | S161-050152 | SCREW-CROSS R/ROUND | 4 | ||
| 9 | S411-050002 | Шайба пружинная | 14 | ||
| N1 | 21E8-0002 | Дисплей | 1 | ||
| N1 | 21E8-00021 | Дисплей | 1 | ||
| N2 | 21E9-4001 | Кассетная магнитола | 1 | ||
| N2 | 21E8-40010 | Кассетная магнитола | 1 | ||
| N21-2 | 21E1-4995 | SW-START KEY | 1 | ||
| N25 | 21E4-4003 | LAMP-CONTROLLER | 1 |
