AIR CONDITIONER MOUNTING экскаватора гусеничного Hyundai R320LC
AIR CONDITIONER MOUNTING экскаватора гусеничного Hyundai R320LC со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3030
Наименование:AIR CONDITIONER MOUNTING
Версия:2002. 9. 5 REV.99

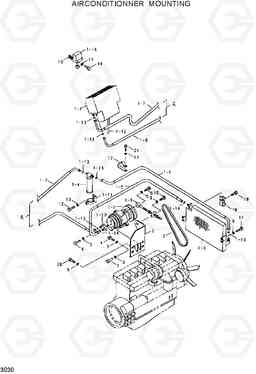

AIR CONDITIONER MOUNTING R320LC
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 09 | S152-050202 | SCREW-TAPPING | 1 | ||
| 1 | 11E8-3501 | AIR CON ASSY-R12 | 1 | ||
| 1 | 11E8-36010 | AIR CON ASSY-R134A | 1 | ||
| 1-1 | 12E1-3501 | COOLING UNIT | 1 | ||
| 1-1 | 11EK-35010 | COOLING UNIT ASSY | 1 | ||
| 1-1-1 | C3426E0 | VALVE-EXPANSION | 1 |
NOT SHOWN
|
|
| 1-1-1 | C34063E1 | EXPANSION V/V | 1 |
NOT SHOWN
|
|
| 1-10 | 12E1-3512 | JOINT-COMPONENT | 1 | ||
| 1-10 | 11EK-35090 | JOINT ASSY-COMP | 1 | ||
| 1-11 | 12E1-3513 | BRACKET-R/DRYER | 1 | ||
| 1-11 | 12E1-3513 | BRACKET-R/DRYER | 1 | ||
| 1-12 | 12E1-3514 | Сливной шланг | 1 | ||
| 1-12 | 12E1-3514 | Сливной шланг | 1 | ||
| 1-13 | 12E1-3515 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-14 | 12E1-3516 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-15 | 12E1-3517 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-16 | 12E1-3518 | Втягивающее реле | 1 | ||
| 1-16 | 12E1-3518 | Втягивающее реле | 1 | ||
| 1-2 | 12E1-3502 | COMPRESSOR | 1 | ||
| 1-2 | 11EK-35020 | Компрессор | 1 | ||
| 1-3 | 12E1-3503 | CONDENSER ASSY | 1 | ||
| 1-3 | 11EK-35030 | CONDENSER ASSY | 1 | ||
| 1-4 | 12E1-3504 | RECEIVER DRYER | 1 | ||
| 1-4 | 11EK-35040 | RECEIVER DRYER | 1 | ||
| 1-5 | 71E7-0169 | HOSE-DISCHARGE | 1 | ||
| 1-5 | 11E9-37020 | HOSE ASSY-DISCHARGE | 1 | ||
| 1-6 | 12E2-3501 | HOSE ASY-LIQUID(A) | 1 | ||
| 1-6 | 11E2-36020 | LIQUID HOSE ASSY(A) | 1 | ||
| 1-7 | 12E2-3502 | HOSE-LIQUID(B) | 1 | ||
| 1-7 | 11E2-36030 | LIQUID HOSE ASSY(B) | 1 | ||
| 1-8 | 11E2-36040 | SUCTION HOSE ASSY | 1 | ||
| 1-9 | 12E1-3511 | ADJUSTER | 1 | ||
| 1-9 | 12E1-3511 | ADJUSTER | 1 | ||
| 10 | S015-080352 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 11 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 12 | S015-050152 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 13 | S411-050002 | Шайба пружинная | 2 | ||
| 14 | S015-060152 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 15 | S205-061002 | Гайка | 2 | ||
| 16 | S411-060002 | Шайба пружинная | 8 | ||
| 17 | S542-220002 | Зажим | 2 | ||
| 18 | E127-3153 | Зажим | 1 | ||
| 19 | S152-050202 | SCREW-TAPPING | 1 | ||
| 2 | 12E2-3504 | BRACKET-COMP.MTG | 1 | ||
| 20 | S017-100652 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 20 | S017-100652 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 21 | S015-060202 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 3 | 71L1-1011 | Ремень клиновой (приводной) | 1 | ||
| 4 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 5 | S411-100002 | Шайба пружинная | 8 | ||
| 6 | S017-100402 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 7 | 71L1-1012 | Палец | 1 | ||
| 8 | S601-011004 | Кольцо | 1 | ||
| 9 | S411-080002 | Шайба пружинная | 5 | ||
| N1-8 | 12E2-3503 | HOSE-SUCTION | 1 |
