UPPER HYD PIPING(BASE,#0094-) экскаватора гусеничного Hyundai R320LC-3
UPPER HYD PIPING(BASE,#0094-) экскаватора гусеничного Hyundai R320LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2041
Наименование:UPPER HYD PIPING(BASE,#0094-)
Версия:'97.10.10 REV.1

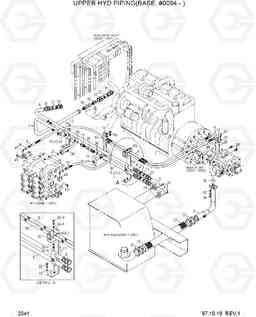

UPPER HYD PIPING(BASE,#0094-) R320LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | UPPER BASE PIPING | 1 | ||
| 10 | 31E9-00910 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31E5-11072 | Кронштейн | 1 | ||
| 12 | 31E5-11082 | Кронштейн | 1 | ||
| 13 | 31E9-11100 | Кронштейн | 1 | ||
| 15 | 31E5-3001 | Трубный зажим | 3 | ||
| 16 | 32E1-10520 | U-CLAMP | 1 | ||
| 17 | 31E4-3049 | Фиттинг | 1 | ||
| 18 | 31E9-0147 | Фиттинг | 1 | ||
| 19 | 31E9-0141 | Клапан обратный | 1 | ||
| 20 | 31E9-0142 | Клапан обратный | 1 | ||
| 21 | P760-071025 | Рукав высокого давления (РВД) | 3 | ||
| 22 | P760-071030 | Рукав высокого давления (РВД) | 1 | ||
| 23 | P760-102070 | Рукав высокого давления (РВД) | 1 | ||
| 25 | E131-0010 | FLANGE-SPLIT | 4 | ||
| 26 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 |
CO0423A
|
|
| 27 | Y172-003004 | О кольцо | 1 |
CO0352A
|
|
| 28 | S631-044001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 29 | S631-048001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3 | 31E5-11032 | Трубка в сборе | 1 | ||
| 30 | S631-085001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 31 | S520-055000 | Зажим | 16 | ||
| 32 | S520-085000 | Зажим | 4 | ||
| 33 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 34 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 35 | S017-100702 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 36 | S017-160402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 38 | S107-120304 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 39 | S107-120354 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 4 | 31E5-10800 | Трубка в сборе | 1 | ||
| 40 | S207-101002 | Гайка | 1 | ||
| 41 | S411-100002 | Шайба пружинная | 3 | ||
| 42 | S411-160002 | Шайба пружинная | 4 | ||
| 43 | S107-100654 | BOLT-SOCKET | 8 | ||
| 44 | 31E5-10790 | Корпус клапана | 1 | ||
| 45 | P020-110005 | Колено 90 | 2 | ||
| 47 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 |
CO0027B
|
|
| 48 | S017-120352 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 49 | 31E5-10780 | Корпус клапана | 1 | ||
| 5 | 31E9-11050 | Трубка в сборе | 1 | ||
| 50 | 31E5-10740 | CLAMP ASSY | 1 | ||
| 50-1 | @ | CLAMP BODY | 1 | ||
| 50-2 | @ | BUSHING-RUBBER | 1 | ||
| 50-3 | S017-100952 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 50-4 | S411-100002 | Шайба пружинная | 6 | ||
| 50-5 | S207-101002 | Гайка | 3 | ||
| 6 | 31E5-11040 | Трубка в сборе | 1 | ||
| 7 | 31E5-11052 | Трубка в сборе | 1 | ||
| 8 | 31E5-11061 | Трубка в сборе | 1 | ||
| 9 | 31E5-10760 | Рукав высокого давления (РВД) | 1 |
