Поворотный редуктор (#0179-) экскаватора гусеничного Hyundai R320LC-3

Код подсистемы:2103

Наименование:SWING REDUCTION GEAR(#0179-)

Версия:2006. 9.30 REV.6J

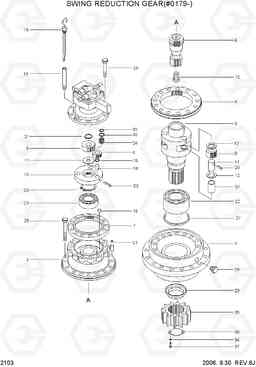

SWING REDUCTION GEAR(#0179-) R320LC-3

Поз.	Код	Наименование	Кол	Прим.
1	HHI28-WP01-2	CASING-FRONT	1
10	HHI28-WP10	CARRIER	1
12	HHI28-WP12	Шайба упорная	6
13	HHI28-WP13	BUTTOM-THRUST	1
14	HHI22-WP21	PIN ASSY-1	3
15	HHI22-WP20	PLATE-SIDE 1	3
16	HHI28-WP14	MAGNET	6
17	HHI28-WP15	PLATE-SIDE(3)	1
18	HHI22-WP33-2	BAR-GAUGE	1
19	HHI22-WP32	PIPE-GAUGE	1
2	HHI28-WP02	CASING-MIDDLE	1
20	HHI28-WP16	RING-SPACER	1
21	HHI28-WP17	PIN-KNOCK	4
22	HHI28-WP18	Подшипник роликовый	1
23	HHI28-WP19	Подшипник роликовый	1
24	HHI22-WP22	Подшипник игольчатый	3
25	HHI28-WP20	Болт с шестигранной головкой (под шестигранник)	16
26	HHI28-WP21	Болт с шестигранной головкой (под шестигранник)	12
27	HHI28-WP22	Сальник	1
28	HHI28-WP23	Палец	3
29	HHI22-WP29	Пробка (заглушка)	1
3	HHI28-WP03-3	Вал приводной (ведущий)	1
30	HHI22-WP17	Палец	3
31	HHI22-WP28	RING-STOP	1
33	HHI28-WP25	RING-STOP	1
34	HHI22-WP25	Стопорная шайба (кольцо)	2
35	HHI32-WP35	Вал приводной (ведущий)	1
36	HHI22-WP36	PLATE-LOCK	1
37	HHI22-WP37	Болт с шестигранной головкой (под шестигранник)	4
38	HHI22-WP38	RING-STOP	3
39	HHI22-WP39	PLATE-SIDE 2	3
4	HHI28-WP04	Шестерня коронная (кольцевая, планетарная), 2	1
5	HHI28-WP05	Шестерня планетарная (сателлит) 2	3
6	HHI28-WP06-2	Солнечная (центральная / планетарная) шестерня №2	1
7	HHI28-WP07	Шестерня коронная (кольцевая, планетарная), 1	1
8	HHI28-WP08	Шестерня планетарная (сателлит) 1	3
9	HHI28-WP09-2	Солнечная (центральная / планетарная) шестерня №1	1
N*-2	31N9-10150	Поворотный редуктор	1
N11	HHI28-WP11	PIN(2)	3
N32	HHI28-WP24	Втулка (2)	3
