SINGLE ACTING MAIN PIPING KIT(#0126-) экскаватора гусеничного Hyundai R320LC-3
SINGLE ACTING MAIN PIPING KIT(#0126-) экскаватора гусеничного Hyundai R320LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2188
Наименование:SINGLE ACTING MAIN PIPING KIT(#0126-)
Версия:2003.12.01 REV.99

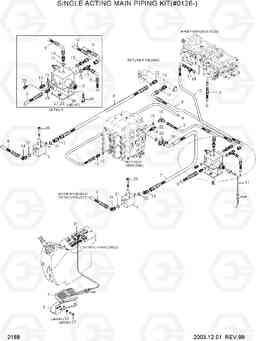

SINGLE ACTING MAIN PIPING KIT(#0126-) R320LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | S/ACT HYD KIT | 1 |
SEE 2180,81
|
|
| 1 | 31EM-91540 | Совместное сборе шланг | 1 | ||
| 10 | P620-042030 | Шланг в сборе | 1 | ||
| 11 | 21E9-20200 | HARNESS-EXT | 1 | ||
| 12 | P010-110007 | Соединитель | 1 | ||
| 12 | P010-110007 | Соединитель | 2 | ||
| 13 | P020-110001 | Колено 90 | 3 | ||
| 13 | 32E6-10460 | TEE-SWEVEL NUT | 1 | ||
| 13 | P010-110002 | Соединитель | 6 | ||
| 14 | P030-110006 | Штуцер -90 | 2 | ||
| 15 | P010-110006 | Соединитель | 1 | ||
| 15 | P030-110005 | Штуцер -90 | 1 | ||
| 16 | P010-110002 | Соединитель | 1 | ||
| 16 | P020-110001 | Колено 90 | 1 | ||
| 17 | P320-040404 | TEE-RUN TYPE | 2 | ||
| 18 | P590-033002 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 18 | Y171-024001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 19 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 19 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 2 | 31EM-91550 | Совместное сборе шланг | 1 | ||
| 20 | S631-029001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 21 | S631-038001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 21 | S631-038001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 22 | P173-160104 | фланец гидрокси, сплит | 1 | ||
| 23 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 24 | S107-080252 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 24 | S109-080126 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 25 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | S107-120652 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | S109-120656 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 27 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 27 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 28 | S411-100002 | Шайба пружинная | 4 | ||
| 28 | S411-100002 | Шайба пружинная | 2 | ||
| 3 | 31EM-91630 | Клапан регулирующий (распределительный) | 1 | ||
| 30 | 31EM-91650 | BRACKET-CONTROL VV | 1 | ||
| 31 | 21E6-30540 | рубильником | 1 | ||
| 32 | 32E9-2001 | VALVE-PORT RELIEF | 1 | ||
| 5 | 31EM-91680 | BRACKET-FOOT SWITCH | 1 | ||
| 6 | P603-207040 | HOSE ASSY-THD | 2 | ||
| 6 | P633-207340 | HOSE ASSY-THD FLG | 2 | ||
| 7 | P643-166315 | HOSE ASSY-THD 45 FLG | 1 | ||
| 8 | P603-204024 | HOSE ASSY-THD | 1 | ||
| 8 | P603-203021 | HOSE ASSY-THD | 1 | ||
| 9 | P620-042020 | Шланг в сборе | 4 | ||
| N4 | 34EA-91200 | FOOT SWITCH ASSY | 1 |
