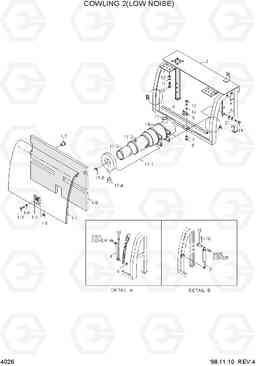

COWLING 2(LOW NOISE) экскаватора гусеничного Hyundai R320LC-3

Код подсистемы:4026

Наименование:COWLING 2(LOW NOISE)

Версия:'99.10.10 REV.6

COWLING 2(LOW NOISE) R320LC-3

Поз.	Код	Наименование	Кол	Прим.
*	71E5-65101	SIDE COWL ASSY-LH	1
1	71EH-52001	SIDE COVER ASSY-LH	1
1-1	71EH-52011	SIDE COVER WA-LH	1
1-1	71EH-52012	SIDE COVER WA-LH	1
1-2	71E6-52240	CATCH ASSY	1
1-3	9327289-01	BOLT-BUTTON HEAD	5
1-4	S411-060002	Шайба пружинная	5
1-5	S205-061002	Гайка	5
1-6	71EH-52121	SPONGE	1
1-6	71EH-52122	SPONGE	1
1-7	71EM-51580	Болт	20
10	S017-120202	Болт с шестигранной головкой (под шестигранник)	6
11	S411-120002	Шайба пружинная	6
11	S441-120002	Шайба	6
12	S403-122002	Плоская шайба	6
13	9327299-03	BOLT-BOTTON HEAD	2
14	S411-080002	Шайба пружинная	2
15	S491-080162	Палец	4
16	S461-200152	Палец	6
17	11E5-22451	Воздушный фильтр в сборе	1
17-1	11E5-22461	BODY-AIR CLEANER	1
17-2	11E5-2008	Фильтра воздушный (внешний ‐ элемент первичной очистки) в сборе	1
17-3	11EH-20030	Фильтр воздушный (внутренний ‐ элемент безопасности)	1
17-4	11L1-2006	VALVE-VACUATOR	1
17-5	11E6-21281	гайка крыла	3
18	11L1-2005	зажим в сборе	2
19	S017-100202	Болт с шестигранной головкой (под шестигранник)	4
19	S037-102052	Болт	4
2	71E5-65110	SUPPORT WA-LH	1
20	S411-100002	Шайба пружинная	4
21	S403-102002	Плоская шайба	4
3	71L3-0202	GAS SPRING	2
4	71EH-52080	Опора	1
5	71E6-54400	PIN-LOCK	1
6	S403-103002	Плоская шайба	2
7	S403-082002	Плоская шайба	4
8	S205-081002	Гайка	2
9	S771-029000	Уплотнитель	1
