Радиатор в сборе экскаватора гусеничного Hyundai R320LC-7
Радиатор в сборе экскаватора гусеничного Hyundai R320LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1060
Наименование:RADIATOR ASSY
Версия:2011. 7.31 REV.11G

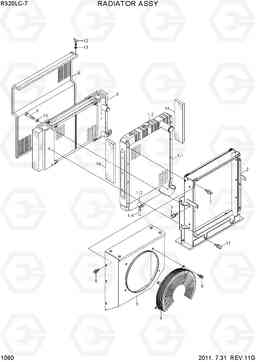

RADIATOR ASSY R320LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 11N9-40022 | RADIATOR TOTAL ASSY | 1 | ||
| * | 11N9-40200 | RADIATOR TOTAL ASSY | 1 | ||
| 1 | 11NA-40030 | Радиатор в сборе | 1 | ||
| 1 | 11NA-40031 | Радиатор в сборе | 1 | ||
| 1 | 11N9-43540 | Радиатор в сборе | 1 | ||
| 1-1 | 11NA-40230 | Радиатор | 1 | ||
| 1-2 | 11EK-42200 | давление крышка | 1 | ||
| 1-3 | 11EK-42210 | член Дарин | 1 | ||
| 1-4 | 11EK-42220 | Сливной шланг | 1 | ||
| 10 | S403-122002 | Плоская шайба | 4 | ||
| 10 | S403-12200B | Плоская шайба | 4 | ||
| 11 | S037-122552 | Болт | 2 | ||
| 11 | S037-122556 | Болт | 2 | ||
| 12 | S091-060162 | BOLT-WING | 2 | ||
| 12 | S091-060156 | Болт крыла | 2 | ||
| 13 | S403-062002 | Плоская шайба | 2 |
1 SET
|
|
| 13 | S403-06200B | Плоская шайба | 2 | ||
| 14 | 11NA-40330 | губка LH, RH | 2 | ||
| 2 | 11NA-40043 | FRAME ASSY | 1 | ||
| 2 | 11NA-40044 | FRAME ASSY | 1 | ||
| 3 | 11NA-40250 | Кожух в сборе | 1 | ||
| 4 | 11NA-40260 | FAN GUARD | 1 | ||
| 5 | 11N9-40062 | Масляный радиатор в сборе | 1 | ||
| 5 | 11N9-40063 | Масляный радиатор в сборе | 1 | ||
| 5 | 11N9-43510 | Масляный радиатор в сборе | 1 | ||
| 6 | 11N9-43070 | WIRE NET | 1 |
NOT USED
|
|
| 6 | 11N9-40120 | WIRE NET | 1 | ||
| 7 | S037-102552 | Болт | 10 | ||
| 7 | S037-102556 | Болт | 10 | ||
| 8 | S035-082522 | Болт | 10 | ||
| 8 | S035-082526 | Болт | 10 | ||
| 9 | S017-121652 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 9 | S017-121656 | Болт с шестигранной головкой (под шестигранник) | 4 |
