UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R320LC-7
UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R320LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYDRAULIC PIPING(BASE)
Версия:2008. 5.31 REV.8E

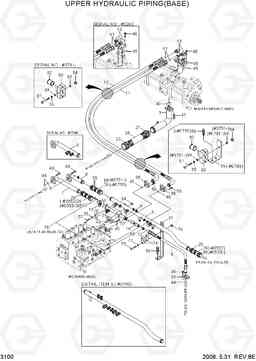

UPPER HYDRAULIC PIPING(BASE) R320LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 11 | P980-167330 | HOSE ASSY-ORFS,FLG 0X90 | 1 | ||
| 11 | 31N9-12260 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31N9-12170 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31N9-12270 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31N8-12200 | Трубка | 2 | ||
| 13 | 31NA-12050 | Колено 90 ORFS | 2 | ||
| 14 | 31E9-0142 | Клапан обратный | 1 | ||
| 15 | 31N7-12281 | Клапан обратный | 1 | ||
| 25 | P760-101035 | Рукав высокого давления (РВД) | 1 | ||
| 25 | P760-101040 | Рукав высокого давления (РВД) | 1 | ||
| 26 | P760-072025 | Рукав высокого давления (РВД) | 3 | ||
| 26 | P760-072025 | Рукав высокого давления (РВД) | 1 | ||
| 27 | 31N6-11190 | Зажим | 4 | ||
| 28 | S572-630006 | Зажим | 12 | ||
| 28 | S572-640006 | Зажим | 12 | ||
| 29 | 31E5-3001 | Трубный зажим | 1 | ||
| 3 | 31N9-12110 | PIPE ASSY-SUCTION | 1 | ||
| 3 | 31N9-12240 | PIPE WA-SUCTION | 1 | ||
| 31 | 31N9-12161 | Кронштейн | 1 | ||
| 38 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 39 | P173-240107 | фланец гидрокси, сплит | 2 | ||
| 4 | 31N9-12120 | Трубка в сборе | 1 | ||
| 4 | 31N9-12121 | Трубка в сборе | 1 | ||
| 40 | S631-085001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 41 | S621-021001 | О кольцо | 2 | ||
| 43 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 44 | Y172-003004 | О кольцо | 4 | ||
| 45 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 47 | S109-160406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 48 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 49 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 5 | P630-241315 | HOSE ASSY-THD FLG | 1 | ||
| 50 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 52 | S017-100802 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 54 | S205-101002 | Гайка | 1 | ||
| 54 | S205-101002 | Гайка | 5 | ||
| 55 | S411-100002 | Шайба пружинная | 1 | ||
| 55 | S411-100002 | Шайба пружинная | 6 | ||
| 56 | S037-103022 | Болт | 2 | ||
| 6 | 31N9-12141 | PIPE WA-RETURN | 1 | ||
| 6 | 31N9-12142 | PIPE WA-RETURN | 1 | ||
| 6 | 31N9-12250 | Трубка в сборе | 1 | ||
| 63 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 68 | P010-110008 | Соединитель | 1 | ||
| 7 | 31N8-12151 | Трубка | 1 | ||
| 72 | S631-044004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 74 | 34L4-01120 | Зажим | 2 | ||
| 75 | S017-121002 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 76 | S205-121002 | Гайка | 2 | ||
| 77 | S403-121002 | Плоская шайба | 2 | ||
| 78 | 31N9-1212-SUB | PIPE SUB ASSY | 1 | ||
| 78 | 31N9-12100 | PIPE SUB ASSY | 1 | ||
| 79 | 31N8-12530 | Кронштейн | 1 | ||
| 8 | 31N9-12130 | Трубка | 1 | ||
| 8 | 31N9-12131 | Трубка | 1 | ||
| 8 | 31N8-12780 | Трубка | 1 | ||
| 80 | 31EA-02150 | Зажим | 2 | ||
| 80 | 31N8-12560 | Зажим | 2 | ||
| 80 | 31N8-12560 | Зажим | 4 | ||
| 81 | S017-100902 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 81 | S017-100856 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 82 | S690-039100 | Уплотнительная втулка | 2 | ||
| 82 | S690-039100 | Уплотнительная втулка | 4 | ||
| 85 | P174-160115 | фланец раскол | 4 | ||
| 88 | P760-072020 | Рукав высокого давления (РВД) | 2 | ||
| 88 | P760-072020 | Рукав высокого давления (РВД) | 3 | ||
| 88 | 31N8-13080 | Рукав высокого давления (РВД) | 3 | ||
| 89 | S403-101006 | Плоская шайба | 4 |
