UPPER HYD PIPING(BASE, TYPE 2, #2403-) экскаватора гусеничного Hyundai R320LC-7
UPPER HYD PIPING(BASE, TYPE 2, #2403-) экскаватора гусеничного Hyundai R320LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3105
Наименование:UPPER HYD PIPING(BASE, TYPE 2, #2403-)
Версия:2011. 4.30 REV.11D

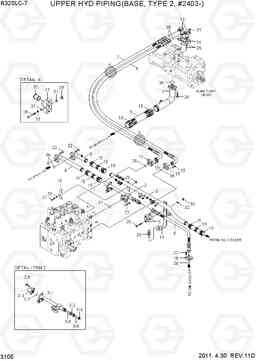

UPPER HYD PIPING(BASE, TYPE 2, #2403-) R320LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | UPPER HYD PIPING-BASE | 1 | ||
| 1 | 31N9-12240 | PIPE WA-SUCTION | 1 | ||
| 10 | 31N8-13080 | Рукав высокого давления (РВД) | 3 | ||
| 11 | 31N9-12161 | Кронштейн | 1 | ||
| 12 | 31NA-12050 | Колено 90 ORFS | 2 | ||
| 13 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 14 | P174-160115 | фланец раскол | 4 | ||
| 15 | 34L4-01120 | Зажим | 2 | ||
| 16 | 31E5-3001 | Трубный зажим | 1 | ||
| 17 | 31N8-12560 | Зажим | 4 | ||
| 18 | 31N6-11190 | Зажим | 4 | ||
| 19 | S572-640006 | Зажим | 12 | ||
| 2 | 31N9-13100 | PIPE SUB ASSY | 1 | ||
| 2-1 | 31N9-13110 | Трубка в сборе | 1 | ||
| 2-2 | 31E9-0142 | Клапан обратный | 1 | ||
| 2-3 | 31N7-12281 | Клапан обратный | 1 | ||
| 2-4 | P010-110008 | Соединитель | 1 | ||
| 2-5 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2-6 | S631-044004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 2-7 | Y172-003004 | О кольцо | 1 | ||
| 20 | S690-039100 | Уплотнительная втулка | 4 | ||
| 21 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 22 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 23 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 24 | S109-160406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 25 | S037-103026 | Болт | 2 | ||
| 26 | S017-121006 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27 | S017-100806 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 28 | S017-100856 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29 | S205-101006 | Гайка | 3 | ||
| 3 | 31N9-13120 | Трубка в сборе | 1 | ||
| 30 | S205-121006 | Гайка | 2 | ||
| 31 | S403-101006 | Плоская шайба | 4 | ||
| 32 | S403-121006 | Плоская шайба | 2 | ||
| 33 | S411-100006 | Шайба пружинная | 3 | ||
| 34 | S631-085001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 35 | S621-021001 | О кольцо | 2 | ||
| 36 | Y172-003004 | О кольцо | 3 | ||
| 37 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 38 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 4 | 31N8-12151 | Трубка | 1 | ||
| 5 | 31N8-12780 | Трубка | 1 | ||
| 6 | 31N9-13130 | HOSE ASSY-THD,FLG 0X0 | 1 | ||
| 7 | 31N9-13140 | Рукав высокого давления (РВД) | 1 | ||
| 8 | 31N9-13150 | Рукав высокого давления (РВД) | 1 | ||
| 9 | P760-101040 | Рукав высокого давления (РВД) | 1 |
