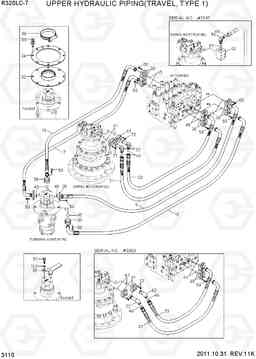

UPPER HYD PIPING(TRAVEL, TYPE 1) экскаватора гусеничного Hyundai R320LC-7

Код подсистемы:3110

Наименование:UPPER HYD PIPING(TRAVEL, TYPE 1)

Версия:2011.10.31 REV.11K

UPPER HYD PIPING(TRAVEL, TYPE 1) R320LC-7

Поз.	Код	Наименование	Кол	Прим.
10	31N8-12491	Шланг в сборе	1
100	S411-140002	Шайба пружинная	3
16	31N8-12441	шланг в сборе flgxflg	1
17	31N8-12451	шланг в сборе flgxflg	1
20	31N8-12251	Шланг в сборе	1
20	31N8-12252	HOSE ASSY-ORFS 0X90	1
20	31N8-12253	Шланг в сборе	1
20	P950-167319	HOSE ASSY ORFS, FLG 0x45	1
21	31N8-12261	Шланг в сборе	1
21	31N8-12262	HOSE ASSY-ORFS 0X90	1
22	31N8-11312	Колено 90	1
22	31N8-16210	Колено 90, фланец	1
22	31N8-16210	Колено 90, фланец	2
33	31N1-40941	резиновая т / совместное	1
34	31N1-40951	Крышка Т / совместное	1
35	31N1-40961	Кронштейн т / совместное	1
36	S520-130000	Зажим	1
37	P173-120102	фланец гидрокси, сплит	4
37	P173-120102	фланец гидрокси, сплит	2
37	P173-120102	фланец гидрокси, сплит	4
38	P173-160104	фланец гидрокси, сплит	20
41	S621-021001	О кольцо	2
42	S621-018001	О кольцо	2
45	Y171-024004	Кольцо уплотнительное (О-кольцо)	10
46	Y171-019004	Кольцо уплотнительное (О-кольцо)	2
50	S109-100306	Болт с шестигранной головкой (под шестигранник)	40
51	S017-140302	Болт с шестигранной головкой (под шестигранник)	3
53	S037-102022	Болт	8
62	31N8-11322	Штуцер 90 orfs	1
62	31N8-16220	Фланец	1
73	S109-100706	Болт с шестигранной головкой (под шестигранник)	8
86	X520-110005	Штуцер 90 orfs	1
87	S631-029004	Кольцо уплотнительное (О-кольцо)	1
9	31N8-12501	Шланг в сборе	1
