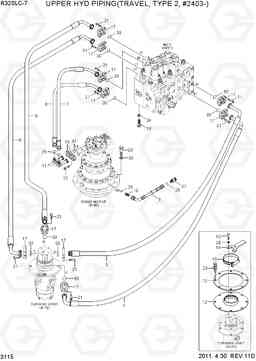

UPPER HYD PIPING(TRAVEL, TYPE 2, #2403-) экскаватора гусеничного Hyundai R320LC-7

Код подсистемы:3115

Наименование:UPPER HYD PIPING(TRAVEL, TYPE 2, #2403-)

Версия:2011. 4.30 REV.11D

UPPER HYD PIPING(TRAVEL, TYPE 2, #2403-) R320LC-7

Поз.	Код	Наименование	Кол	Прим.
*	@	UPPER HYD PIPING-TRAVEL	1
1	31N9-17000P	Гидрораспределитель (главный управляющий клапан)	1
10	31N7-12400	Разъем	1
11	31N9-13290	ELBOW-90,FLANGE	2
12	31N1-40941	резиновая т / совместное	1
13	31N1-40951	Крышка Т / совместное	1
14	31N1-40961	Кронштейн т / совместное	1
15	S520-130000	Зажим	1
16	P173-120102	фланец гидрокси, сплит	4
17	P173-160104	фланец гидрокси, сплит	20
18	S017-140306	Болт с шестигранной головкой (под шестигранник)	3
19	S017-120406	Болт с шестигранной головкой (под шестигранник)	3
2	31N9-10191	Поворотный редуктор (Гидромотор поворота платформы), в сборе	1
20	S017-20075D	Болт с шестигранной головкой (под шестигранник)	14
21	S109-100306	Болт с шестигранной головкой (под шестигранник)	40
22	S109-100306	Болт с шестигранной головкой (под шестигранник)	8
23	S037-102026	Болт	8
24	S411-120006	Шайба пружинная	3
25	S411-140006	Шайба пружинная	3
26	S441-200006	Шайба	14
27	X700-100103	Заглушка	1
28	S621-012001	Кольцо уплотнительное (О-кольцо)	4
29	S621-021001	О кольцо	6
3	31Q8-11280	Рукав высокого давления (РВД)	1
30	Y171-024004	Кольцо уплотнительное (О-кольцо)	10
31	Y171-019004	Кольцо уплотнительное (О-кольцо)	2
4	31Q8-11330	Рукав высокого давления (РВД)	1
5	31Q8-11270	Рукав высокого давления (РВД)	1
6	31Q8-11290	Рукав высокого давления (РВД)	1
7	P950-167324	HOSE ASSY ORFS, FLG 0x45	1
8	P950-167323	HOSE ASSY ORFS, FLG 0x45	1
9	P930-062016	Шланг в сборе	1
