ARM SAFETY LOCK SYSTEM(#0819-) экскаватора гусеничного Hyundai R320LC-7
ARM SAFETY LOCK SYSTEM(#0819-) экскаватора гусеничного Hyundai R320LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3541
Наименование:ARM SAFETY LOCK SYSTEM(#0819-)
Версия:2011. 6.30 REV.11F

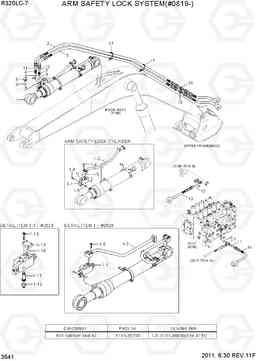

ARM SAFETY LOCK SYSTEM(#0819-) R320LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | ARM SAFETY LOCK SYS | 1 | ||
| 1 | 31N9-52130 | Гидроцилиндр рукояти в сборе с клапаном | 1 | ||
| 1 | 31N9-52131 | Гидроцилиндр рукояти в сборе с клапаном | 1 | ||
| 1 | 31N9-52132 | Гидроцилиндр рукояти в сборе с клапаном | 1 | ||
| 1-0 | @ | ARM CYL SUB ASSY | 1 |
SEE 4190, *-1
|
|
| 1-1 | 31N6-90520 | Клапан | 1 | ||
| 1-1 | 31NA-91570 | Клапан | 1 | ||
| 1-1 | 31Q9-55030 | Клапан | 1 | ||
| 1-11 | ZTAS-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-11 | XKCH-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-12 | ZTAS-00002 | CAP | 1 | ||
| 1-12 | DCP-002A | CAP | 1 | ||
| 1-13 | P184-162112 | фланец pluging | 1 | ||
| 1-14 | XCAV-00026 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-15 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-16 | ZTAS-00005 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 1-16 | XKCH-00006 | Ремкомплект / комплект уплотнений | 1 | ||
| 1-2 | 31N9-90630 | Трубка в сборе - R | 1 | ||
| 1-2 | 31Y1-35960 | Трубка в сборе | 1 | ||
| 1-4 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-4 | S109-120556 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 1-5 | S109-120606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-6 | @ | BAND ASSY | 1 |
SEE 4190, #27
|
|
| 11 | XKAY-00800 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 12 | XKAY-00795 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 13 | P930-062052 | Шланг в сборе | 1 | ||
| 14 | P910-042050 | Шланг в сборе | 1 | ||
| 15 | X540-110002 | Разъем | 1 | ||
| 16 | X540-110001 | Разъем | 1 | ||
| 17 | S551-050203 | Зажим | 15 | ||
| 2 | P930-042112 | Шланг в сборе | 1 |
6.45M BOOM
|
|
| 2 | P930-042108 | Шланг в сборе | 1 |
L/REACH
|
|
| 3 | P930-062112 | Шланг в сборе | 1 |
6.45M BOOM
|
|
| 3 | P930-062108 | Шланг в сборе | 1 |
L/REACH
|
|
| 4 | XKAY-00817 | Соединитель | 1 | ||
| 5 | XKAY-00821 | Соединитель | 1 | ||
| 6 | P220-110102 | Заглушка | 1 | ||
| 7 | X810-045151 | Тройник б / тип, ORFS | 1 | ||
| 8 | S631-110004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| K | 31Y1-19550 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-3 | XCAV-00026 | Кольцо уплотнительное (О-кольцо) | 2 |
