ATTACH PIPING KIT(S & D/ACTING) экскаватора гусеничного Hyundai R320LC-7
ATTACH PIPING KIT(S & D/ACTING) экскаватора гусеничного Hyundai R320LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3630
Наименование:ATTACH PIPING KIT(S & D/ACTING)
Версия:2004. 8.31 REV.3

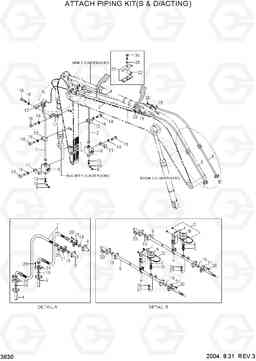

ATTACH PIPING KIT(S & D/ACTING) R320LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | S/ACT HYD PIPING KIT | 1 |
SEE 3600,3610
|
|
| *-1 | @ | S/ACT PIPING KIT | 1 |
SEE 3600,3610
|
|
| *-11 | @ | S/ACT MAIN PIPING KIT | 1 |
SEE 3620
|
|
| *-12 | @ | ATTACH PIPING KIT | 1 |
SEE 3600,3610
|
|
| 1 | 31NA-92110 | Трубка в сборе | 1 |
ARM 3.2M
|
|
| 1 | 31N9-92120 | Трубка в сборе | 1 |
ARM 2.2M
|
|
| 1 | 31NA-92120 | Трубка в сборе | 1 |
ARM 2.5M
|
|
| 1 | 31NA-92140 | Трубка в сборе | 1 |
ARM 4.05M
|
|
| 1 | 31N9-92120 | Трубка в сборе | 1 |
BM6.15+AM2.2
|
|
| 10 | X530-110006 | Штуцер | 2 | ||
| 11 | 31EG-91360 | Зажим запорный клапан | 2 | ||
| 12 | 31EG-91400 | Трубный зажим | 6 |
ARM 3.2M
|
|
| 12 | 31EG-91400 | Трубный зажим | 2 |
ARM 2.2M
|
|
| 12 | 31EG-91400 | Трубный зажим | 4 |
ARM 2.5M
|
|
| 12 | 31EG-91400 | Трубный зажим | 8 |
AMR 4.05M
|
|
| 13 | S631-038004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 14 | S017-120702 | Болт с шестигранной головкой (под шестигранник) | 12 |
ARM 3.2M
|
|
| 14 | S107-120702 | Болт с шестигранной головкой (под шестигранник) | 4 |
ARM 2.2M
|
|
| 14 | S107-120702 | Болт с шестигранной головкой (под шестигранник) | 8 |
ARM 2.5M
|
|
| 14 | S107-120702 | Болт с шестигранной головкой (под шестигранник) | 16 |
AMR 4.05M
|
|
| 15 | S017-120806 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 16 | S411-120002 | Шайба пружинная | 20 |
ARM 3.2M
|
|
| 16 | S411-120002 | Шайба пружинная | 12 |
ARM 2.2M
|
|
| 16 | S411-120002 | Шайба пружинная | 16 |
ARM 2.5M
|
|
| 16 | S411-120002 | Шайба пружинная | 24 |
AMR 4.05M
|
|
| 17 | 31NB-92201 | BRACKET-CLAMP | 2 | ||
| 18 | S017-120352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 19 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 2 | 31NA-92150 | Трубка в сборе | 1 |
ARM 3.2M
|
|
| 2 | 31N9-92160 | Трубка в сборе | 1 |
ARM 2.2M
|
|
| 2 | 31NA-92160 | Трубка в сборе | 1 |
ARM 2.5M
|
|
| 2 | 31NA-92180 | Трубка в сборе | 1 |
AMR 4.05M
|
|
| 2 | 31N9-92160 | Трубка в сборе | 1 |
BM6.15+AM2.2
|
|
| 20 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 32 | ||
| 21 | S173-200106 | flang раскол | 12 | ||
| 22 | 31N6-50320 | зажим в сборе | 3 | ||
| 23 | 31N5-50230 | Распорная трубка | 3 | ||
| 24 | S017-16080A | Болт с шестигранной головкой (под шестигранник) с покрытием | 3 | ||
| 25 | S411-160002 | Шайба пружинная | 3 | ||
| 26 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 27 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3 | 31NA-92190 | Трубка в сборе | 1 | ||
| 4 | 31NA-92210 | Трубка в сборе | 1 | ||
| 5 | 31N9-92230 | Трубка в сборе | 1 |
BOOM 6.45M
|
|
| 5 | 31N9-92240 | Трубка в сборе | 1 |
BOOM 6.15M
|
|
| 51 | 31EN-91701 | Гидравлический аккумулятор | 1 | ||
| 6 | 31N9-92250 | Трубка в сборе | 1 |
BOOM 6.45M
|
|
| 6 | 31N9-92240 | Трубка в сборе | 1 |
BOOM 6.15M
|
|
| 7 | P703-207337 | Шланг в сборе | 2 |
ARM 3.2M
|
|
| 7 | P703-207332 | Шланг в сборе | 2 |
ARM 2.2,2.5M
|
|
| 7 | P703-207340 | Шланг в сборе | 2 |
ARM 4.05M
|
|
| 8 | X710-100107 | Крышка | 2 | ||
| 9 | 31EN-92240 | Клапан запорный (отсечной) | 2 | ||
| A | 32E6-92040 | Гидроаккумулятор | 1 |
250bar
|
|
| B | 32E6-92050 | Гидроаккумулятор | 1 |
140bar
|
|
| C | 31EN-92260 | Соединитель | 1 | ||
| D | 31EN-92280 | Соединитель | 1 | ||
| E | P392-220000 | Шайба медная | 1 | ||
| F | P392-180000 | Шайба медная | 1 | ||
| G | 32E6-92060 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| H | S071-034330 | U-образный болт (скоба, П образный) / хомут | 4 | ||
| I | 31EN-92250 | BRACKET-ACCUM | 2 |
