Гидроцилиндр рукояти (#2530-) экскаватора гусеничного Hyundai R320LC-7
Гидроцилиндр рукояти (#2530-) экскаватора гусеничного Hyundai R320LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4191
Наименование:ARM CYLINDER(#2530-)
Версия:2011. 6.30 REV.11F

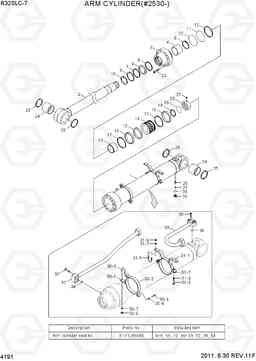

ARM CYLINDER(#2530-) R320LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31N9-50132 | Гидроцилиндр рукояти в сборе | 1 | ||
| *-1 | 31Y1-19052 | ARM CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-19211 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-126000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-28105 | Кольцо | 1 | ||
| 14 | 31Y1-33090 | Поршень | 2 | ||
| 2 | 31Y1-19232 | Шток в сборе | 1 | ||
| 20 | 31YC-68060 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 23 | S109-220904 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 24 | 31YC-11401 | Втулка поршневого пальца | 2 | ||
| 25 | Y000-100100 | Кольцо | 4 | ||
| 26 | 31YC-2A060 | Клапан обратный | 1 | ||
| 27 | 31YC-99071 | винтовая пружина | 1 | ||
| 29 | P220-110103 | Заглушка | 1 | ||
| 3 | 31Y1-33051 | Сальник | 1 | ||
| 30 | 31Y1-33120 | группа в сборе R | 1 | ||
| 30-1 | 31Y1-33130 | Хомут | 1 | ||
| 30-2 | 31YC-31530 | BAND | 1 | ||
| 30-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 30-4 | S411-120002 | Шайба пружинная | 2 | ||
| 30-5 | S070-053442 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 30-6 | S205-101002 | Гайка | 2 | ||
| 30-7 | S441-100002 | Шайба | 2 | ||
| 31 | 31Y1-33140 | группа в сборе б | 1 | ||
| 31-1 | 31Y1-33150 | Хомут | 1 | ||
| 31-2 | 31YC-31530 | BAND | 1 | ||
| 31-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31-4 | S411-120002 | Шайба пружинная | 2 | ||
| 31-5 | S070-053442 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 31-6 | S205-101002 | Гайка | 2 | ||
| 31-7 | S411-100002 | Шайба пружинная | 2 | ||
| 32 | 31Y1-33160 | Трубка в сборе - R | 1 | ||
| 33 | 31Y1-08230 | Трубка в сборе (B) | 1 | ||
| 35 | S107-120554 | Болт | 4 | ||
| 36 | S107-100554 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 4 | S732-110045 | Втулка | 1 | ||
| 5 | Y191-117000 | Кольцо стопорное | 1 | ||
| K | 31Y1-39690 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-150004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-CP150 | Кольцо | 1 | ||
| K15 | Y420-160000 | Уплотнение | 1 | ||
| K16 | Y310-160203 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-160102 | Пыльник | 2 | ||
| K18 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | 31YC-CG085 | Кольцо | 2 | ||
| K22 | 31YC-99H80 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K28 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K34 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-110013 | уплотнение штока | 1 | ||
| K7 | Y180-110020 | Кольцо | 1 | ||
| K8 | Y240-110012 | Кольцевой буфер | 1 | ||
| K9 | Y110-110011 | стеклоочиститель пыли | 1 |
