- CONSOLE BOX 1(LH, OPT, #1111-)
CONSOLE BOX 1(LH, OPT, #1111-) экскаватора гусеничного Hyundai R320LC-7
CONSOLE BOX 1(LH, OPT, #1111-) экскаватора гусеничного Hyundai R320LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6115
Наименование:CONSOLE BOX 1(LH, OPT, #1111-)
Версия:2008. 4.30 REV.8D

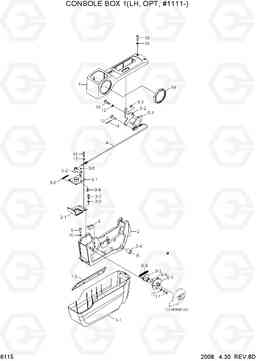

CONSOLE BOX 1(LH, OPT, #1111-) R320LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 73N4-21010 | CONSOLE BOX ASSY(LH) | 1 |
UPGRADE CABIN
|
|
| 1 | 73N6-21020 | COVER-C/LOW ASSY | 1 | ||
| 1-1 | 73N6-20160 | CONSOLE BOX-LOW | 1 | ||
| 1-2 | 73N6-20230 | PANEL-CONSOLE DECO | 1 | ||
| 10 | S403-05200B | Плоская шайба | 8 | ||
| 11 | S161-060136 | Болт | 4 | ||
| 12 | S403-06200B | Плоская шайба | 9 | ||
| 13 | S491-060156 | Палец | 1 | ||
| 14 | S461-080202 | Палец | 1 | ||
| 15 | S161-060166 | Винт с крестообразным шлицем | 2 | ||
| 16 | S161-050166 | Болт | 4 | ||
| 17 | S175-060162 | Винт (торцевой ключ) | 3 | ||
| 18 | S161-030162 | Винт с крестообразным шлицем | 2 | ||
| 19 | 73N6-20200 | RING-SAFETY LEVER | 1 | ||
| 2 | 73N4-21030 | FRAME-C/BOX(LH) | 1 | ||
| 2-1 | 71N4-21320 | PLATE-TILT | 1 | ||
| 2-2 | S015-060146 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-3 | S403-06200B | Плоская шайба | 4 | ||
| 2-4 | S731-020025 | Втулка | 2 | ||
| 3 | 71N4-20090 | TILT CATCH ASSY | 1 | ||
| 3-1 | 71N4-21420 | TILT CATCH-LOW | 1 | ||
| 3-2 | 71N4-21450 | TILT CATCH-UP | 1 | ||
| 3-3 | 71N6-21460 | Пружина | 1 | ||
| 3-4 | 71N6-21470 | Палец | 1 | ||
| 3-5 | P560-090002 | стопорное кольцо электронной типа | 1 | ||
| 4 | 71N6-20100 | потяните кабель | 1 | ||
| 5 | 71N4-20120 | TILT LEVER ASSY | 1 | ||
| 5-1 | 71N4-21480 | BRACKET-LOW | 1 | ||
| 5-2 | 71N6-21510 | скобки до | 1 | ||
| 5-3 | P560-100006 | стопорное кольцо электронной типа | 1 | ||
| 6 | 21N8-20300 | Переключатель микро | 1 | ||
| 7 | 73N6-20140 | CONSOLE BOX UP-LH | 1 | ||
| 8 | 71N6-20141 | Безопасность кронштейн в сборе | 1 | ||
| 8-1 | 71N6-21521 | Кронштейн низкой | 1 | ||
| 8-2 | 71N6-21560 | скобки до | 1 | ||
| 8-3 | 71N6-21610 | Пружина | 1 | ||
| 8-4 | S731-020010 | Втулка | 1 | ||
| 9 | S015-050206 | Болт с шестигранной головкой (под шестигранник) | 4 |
