Гидроразводка двойная (гидросистема), комплект экскаватора гусеничного Hyundai R320LC-7A
Гидроразводка двойная (гидросистема), комплект экскаватора гусеничного Hyundai R320LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3720
Наименование:DOUBLE ACTING MAIN PIPING KIT
Версия:2006.11.30 REV.6L

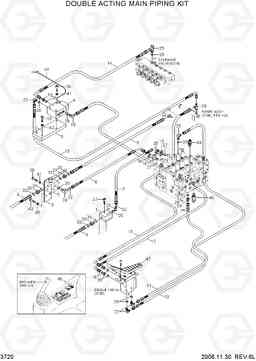

DOUBLE ACTING MAIN PIPING KIT R320LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | D/ACT HYD PIPING KIT | 1 |
SEE 3700,3710
|
|
| *-1 | @ | D/ACT PIPING KIT | 1 |
SEE 3700,3710
|
|
| *-11 | @ | D/ACT MAIN PIPING KIT | 1 |
SEE 3700,3710
|
|
| *-12 | @ | ATTACH PIPING KIT | 1 |
SEE 3630
|
|
| 1 | 31EM-91540 | Совместное сборе шланг | 1 | ||
| 10 | P400-042076 | Шланг в сборе | 1 | ||
| 11 | P400-042066 | Шланг в сборе | 1 | ||
| 12 | P420-042094 | Шланг в сборе | 1 | ||
| 13 | P420-042066 | Шланг в сборе | 1 | ||
| 14 | P420-042024 | Шланг в сборе | 1 | ||
| 15 | P420-042060 | Шланг в сборе | 1 | ||
| 16 | 31N8-92290 | PIPE WA-ORFS | 1 | ||
| 17 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 18 | P010-110002 | Соединитель | 3 | ||
| 19 | P010-110013 | Соединитель | 1 | ||
| 2 | 31EM-91620 | Совместное 3 способ | 1 | ||
| 20 | X500-110006 | Разъем | 3 | ||
| 21 | X530-110005 | Штуцер | 1 | ||
| 22 | P020-110001 | Колено 90 | 4 | ||
| 23 | P020-110012 | Колено 90 | 1 | ||
| 24 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 25 | P320-060406 | TEE-RUN TYPE | 1 | ||
| 26 | 32E6-10460 | TEE-SWEVEL NUT | 1 | ||
| 27 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 28 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 29 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 3 | 31E9-95010 | кронштейн 3 способ совместного | 1 | ||
| 30 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 31 | S631-038004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 32 | S621-021001 | О кольцо | 3 | ||
| 33 | S621-025001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 34 | S109-080456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 35 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 36 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 37 | S109-120656 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 38 | S017-080252 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 4 | 31N6-91230D | Электромагнитный ВВЛ выключатель | 1 | ||
| 4-1 | XKBN-00192 | Катушка выключателя золь | 1 |
NOT SHOWN
|
|
| 40 | S017-120302 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 41 | S411-080002 | Шайба пружинная | 6 | ||
| 42 | S411-100002 | Шайба пружинная | 2 | ||
| 43 | S411-120002 | Шайба пружинная | 2 | ||
| 44 | 21NB-00200 | Жгут доб | 1 | ||
| 45 | 31EM-10060 | PORT RELIEF VALVE | 1 |
210bar
|
|
| 46 | 31EM-10180 | PORT RELIEF VALVE | 1 |
280bar
|
|
| 47 | 34E7-04720 | Педаль одного | 1 |
SEE 3730
|
|
| 48 | 21E6-30540 | рубильником | 1 |
BREAKER ONLY
|
|
| 5 | 31N6-91250 | Кронштейн золь ВВЛ | 1 | ||
| 6 | P973-207334 | HOSE ASSY ORFS, FLG 0x90 | 2 | ||
| 7 | 31N8-92221 | Рукав высокого давления (РВД) | 1 | ||
| 8 | P923-166024 | Шланг в сборе | 1 | ||
| 9 | 31N8-92231 | Рукав высокого давления (РВД) | 1 |
