Поворотный редуктор (-#0368) экскаватора гусеничного Hyundai R320LC-7A

Код подсистемы:4110

Наименование:SWING REDUCTION GEAR(-#0368)

Версия:2008. 2.29 REV.8B

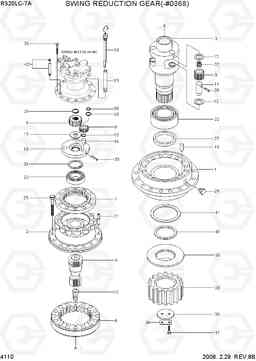

SWING REDUCTION GEAR(-#0368) R320LC-7A

Поз.	Код	Наименование	Кол	Прим.
N	@	NOT SUPPLIED PARTS	1
*	XKAQ-00021	PIN ASSY № 2	3
1	XKAQ-00279	CASING-FRONT	1
1	XKAQ-00329	передней панели корпуса	1
10	XKAQ-00016	CARRIER	1
12	XKAQ-00059	Шайба упорная	6
13	XKAQ-00058	Штифт упорный	1
14	XKAQ-00136	Палец	3
15	XKAQ-00057	стороны плиты 1	3
16	XKAQ-00056	MAGNET	6
17	XKAQ-00055	стороны плиты 3	1
18	XKAQ-00034	Брусок	1
19	XKAQ-00035	Датчик трубы	1
2	XKAQ-00003	Корпус среднего	1
20	XKAQ-00108	RING-SPACER	1
21	XKAQ-00053	контактный стук	2
22	XKAQ-00028	Подшипник роликовый	1
23	XKAQ-00027	Подшипник роликовый	1
25	XKAQ-00052	Болт с шестигранной головкой (под шестигранник)	16
26	XKAQ-00051	Болт с шестигранной головкой (под шестигранник)	12
27	XKAQ-00280	Сальник	1
27	XKAQ-00330	Сальник	1
28	XKAQ-00050	Палец	3
29	XKAQ-00049	Пробка (заглушка)	1
3	XKAQ-00328	Вал приводной (ведущий)	1
30	XKAQ-00048	Палец	3
31	XKAQ-00047	кольцо остановка	1
33	XKAQ-00045	кольцо остановка	1
34	XKAQ-00292	Стопорная шайба (кольцо)	1
35	XKAQ-00105	Ведущая шестерня	1
36	XKAQ-00296	плита замок	1
37	XKAQ-00042	Болт с шестигранной головкой (под шестигранник)	2
38	XKAQ-00041	кольцо остановка	3
39	XKAQ-00040	стороны плиты 2	3
4	XKAQ-00172	Шестерня коронная (кольцевая, планетарная)	1
40	XKAQ-00109	Кольцо стопорное	1
41	XKAQ-00110	v печать	1
42	XKAQ-00143	воздух столба передышку	1
5	XKAQ-00022	Шестерня планетарная (сателлит) 2	3
6	XKAQ-00012	Солнечная (центральная / планетарная) шестерня №2	1
7	XKAQ-00008	Шестерня коронная (кольцевая, планетарная), 1	1
8	XKAQ-00137	Шестерня планетарная (сателлит) 1	3
9	XKAQ-00009	Солнечная (центральная / планетарная) шестерня №1	1
N*-2	31N9-10152	Поворотный редуктор	1
N11	XKAQ-00060	PIN ASSY 2	3
N32	XKAQ-00046	Втулка (2)	3
