REMOTE CONTROL LEVER(#0152-) экскаватора гусеничного Hyundai R320LC-7A
REMOTE CONTROL LEVER(#0152-) экскаватора гусеничного Hyundai R320LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4141
Наименование:REMOTE CONTROL LEVER(#0152-)
Версия:2007. 4.30 REV.7D

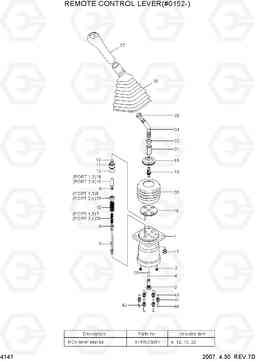

REMOTE CONTROL LEVER(#0152-) R320LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31N8-26200 | RCV SUB ASSY-LH | 1 | ||
| * | 31N8-26210 | RCV SUB ASSY-RH | 1 | ||
| *-1 | 31N6-26300 | RCV LEVER ASSY-LH | 1 | ||
| *-1 | 31N6-26310 | RCV LEVER ASSY-RH | 1 | ||
| *-2 | XKAY-00802 | SPOOL KIT(1,3) | 2 |
PORT 1,3
|
|
| *-2 | XKAY-00803 | SPOOL KIT(2,4) | 2 |
PORT 2,4
|
|
| *-3 | XKAY-00805 | PLUG KIT(1,3) | 2 |
PORT 1,3
|
|
| *-3 | XKAY-00806 | PLUG KIT(2,4) | 2 |
PORT 2,4
|
|
| *-4 | XKAY-00807 | HANDLE KIT(RH) | 1 | ||
| *-4 | XKAY-00808 | HANDLE KIT(LH) | 1 | ||
| 1 | XKAY-00077 | CASE | 1 | ||
| 10 | XKAY-00078 | Пружина | 4 | ||
| 11 | XKAY-00784 | Пробка (заглушка) | 4 | ||
| 12 | XKAY-00611 | уплотнение штока | 4 | ||
| 13 | XKAY-00054 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 14 | XKAY-00052 | стержень толчок (1,3) | 2 |
PORT 1,3
|
|
| 15 | XKAY-00439 | стержень толчок (2,4) | 2 |
PORT 2,4
|
|
| 16 | XKAY-00075 | Пластина | 1 | ||
| 17 | XKAY-00074 | Втулка | 1 | ||
| 18 | XKAY-00049 | Совместное сборе | 1 | ||
| 19 | XKAY-00612 | Плита качающая (перекоса, диск наклонный) | 1 | ||
| 2 | XKAY-00065 | Пробка (заглушка) | 4 | ||
| 20 | XKAY-00072 | BOOT | 1 | ||
| 21 | XKAY-00047 | Гайка | 1 | ||
| 22 | XKAY-00046 | Гайка | 1 | ||
| 25 | XKAY-00811 | Гайка | 1 | ||
| 26 | XKAY-00041 | BOOT | 1 | ||
| 27 | XKAY-00812 | HANDLE ASSY(RH) | 1 | ||
| 27 | XKAY-00813 | HANDLE ASSY(LH) | 1 | ||
| 28 | XKAY-00814 | SPRING(2,4) | 2 |
PORT 2,4
|
|
| 29 | XKAY-00059 | Пружина сиденья | 2 |
PORT 2,4
|
|
| 3 | XKAY-00064 | Пробка (заглушка) | 1 | ||
| 41 | X500-110011 | Разъем | 5 | ||
| 42 | 31N6-25070 | фильтр последний охранник | 1 | ||
| 43 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 44 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 5 | XKAY-00062 | Золотник | 4 | ||
| 6 | XKAY-00061 | Прокладка | 4 | ||
| 7 | XKAY-00804 | пружина (1,3) | 2 |
PORT 1,3
|
|
| 8 | XKAY-00436 | сиденье пружины (1,3) | 2 |
PORT 1,3
|
|
| 9 | XKAY-00058 | Стопор | 4 |
4SET
|
|
| K | 91ER-20051 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K23 | XKAY-00045 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K4 | XKAY-00063 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N | @ | NOT INDIVIDUALLY SUPPLIED | 1 | ||
| N24 | XKAY-00810 | BAR-HANDLE | 1 |
