Гидроцилиндр рукояти (-#0616) экскаватора гусеничного Hyundai R320LC-7A
Гидроцилиндр рукояти (-#0616) экскаватора гусеничного Hyundai R320LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4190
Наименование:ARM CYLINDER(-#0616)
Версия:2011. 6.30 REV.11F

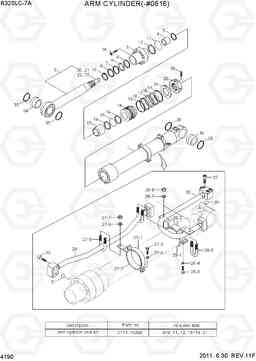

ARM CYLINDER(-#0616) R320LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31N9-50130 | Гидроцилиндр рукояти в сборе | 1 | ||
| * | 31N9-50131 | Гидроцилиндр рукояти в сборе | 1 | ||
| *-1 | 31Y1-19050 | ARM CYLINDER SUB | 1 |
WITHOUT PIPE
|
|
| *-1 | 31Y1-19051 | ARM CYLINDER SUB | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-19210 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-126000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-23050 | Кольцо | 1 | ||
| 14 | 31Y1-08172 | Поршень | 1 | ||
| 2 | 31Y1-19230 | Шток в сборе | 1 | ||
| 2 | 31Y1-19231 | Шток в сборе | 1 | ||
| 20 | 31YC-29190 | SPEAR-CUSHION | 1 | ||
| 21 | 31YC-2A020 | Клапан обратный | 1 | ||
| 22 | 31YC-99070 | винтовая пружина | 1 | ||
| 23 | 31YC-99470 | RING STOP | 1 | ||
| 24 | 31YC-66081 | Стопорная шайба (кольцо) | 1 | ||
| 25 | 31YC-61142 | Гайка | 1 | ||
| 25 | 31YC-61143 | Гайка | 1 | ||
| 26 | S109-200904 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 27 | 31Y1-19480 | Стяжной хомут | 1 | ||
| 27-1 | 31Y1-19490 | Хомут | 1 | ||
| 27-2 | 31YC-31240 | BAND | 1 | ||
| 27-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27-4 | S411-120002 | Шайба пружинная | 2 | ||
| 27-5 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 27-6 | S201-101002 | Гайка | 2 | ||
| 27-7 | S411-100002 | Шайба пружинная | 2 | ||
| 28 | 31Y1-08200 | BAND ASSY-B | 1 | ||
| 28-1 | 31Y1-08210 | BAND SUB ASSY-B | 1 | ||
| 28-2 | 31YC-32120 | BAND | 1 | ||
| 28-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 28-4 | S411-120002 | Шайба пружинная | 4 | ||
| 28-5 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 28-6 | S201-101002 | Гайка | 4 | ||
| 28-7 | S411-100002 | Шайба пружинная | 4 | ||
| 29 | 31Y1-19160 | Трубка в сборе - R | 1 | ||
| 3 | 31Y1-19190 | Сальник | 1 | ||
| 30 | 31Y1-08230 | Трубка в сборе (B) | 1 | ||
| 32 | S107-120554 | Болт | 4 | ||
| 33 | S107-100554 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 34 | 31YC-11401 | Втулка поршневого пальца | 2 | ||
| 35 | Y000-100100 | Кольцо | 4 | ||
| 36 | S114-080204 | Комплект винтов | 1 | ||
| 4 | S732-110045 | Втулка | 1 | ||
| 5 | Y191-117000 | Кольцо стопорное | 1 | ||
| K | 31Y1-19080 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-150004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S641-150003 | Кольцо | 1 | ||
| K15 | S632-095004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K16 | S642-095003 | Кольцо | 2 | ||
| K17 | Y420-160000 | Уплотнение | 1 | ||
| K18 | Y310-160200 | Кольцо изнашиваемое | 2 | ||
| K19 | Y440-160002 | Пыльник | 2 | ||
| K31 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-110011 | уплотнение штока | 1 | ||
| K7 | Y180-110020 | Кольцо | 1 | ||
| K8 | Y240-110013 | Кольцевой буфер | 1 | ||
| K9 | Y110-110011 | стеклоочиститель пыли | 1 | ||
| N20 | @ | SPEAR-CUSHION | 1 | ||
| N21 | @ | VALVE-CHECK | 1 | ||
| N22 | @ | SPRING-COIL | 1 | ||
| N23 | @ | RING-STOP | 1 |
