SIDE COWL ASSY(LH) экскаватора гусеничного Hyundai R320LC-7A
SIDE COWL ASSY(LH) экскаватора гусеничного Hyundai R320LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6220
Наименование:SIDE COWL ASSY(LH)
Версия:2011.10.31 REV.11K

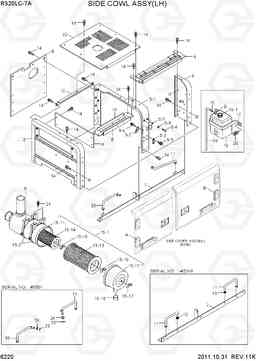

SIDE COWL ASSY(LH) R320LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 72N9-52000 | SIDE COWL ASSY-LH | 1 |
BLACK
|
|
| * | 72N9-52000Y | SIDE COWL ASSY-LH | 1 |
YELLOW
|
|
| * | 72N9-52001 | SIDE COWL ASSY-LH | 1 | ||
| 10 | 71N9-52901 | BRACKET WA-A/C | 1 | ||
| 11 | 71N8-52950 | Ручка | 2 | ||
| 11 | 71ND-53800 | STAY WA | 1 | ||
| 11 | 71ND-53801 | пребывание ва | 1 | ||
| 12 | 71N9-52981 | SUPPORT WA-MCV HOOD | 1 | ||
| 13 | S681-100400 | Уплотнительная втулка | 2 | ||
| 14 | S037-122552 | Болт | 38 | ||
| 15 | 11N8-22100 | очиститель воздуха югу сборе | 1 | ||
| 15-1 | 11N8-22110 | Воздушный фильтр в сборе | 1 | ||
| 15-11 | 11N8-22120 | Картер (корпус) | 1 | ||
| 15-12 | 11N8-22130 | крышка ва | 1 | ||
| 15-13 | 11N8-22140 | Фильтра воздушный (внешний ‐ элемент первичной очистки) в сборе | 1 | ||
| 15-14 | 11N8-22150 | Фильтр воздушный (внутренний ‐ элемент безопасности) | 1 | ||
| 15-15 | E211-2105 | Клапан вакуумный | 1 | ||
| 15-16 | 11EM-21060 | гайка крыла | 2 | ||
| 15-17 | 11EM-21070 | гайка крыла | 1 | ||
| 15-2 | 11L1-2005 | зажим в сборе | 2 | ||
| 16 | 11N8-41070 | Бак | 1 | ||
| 16-1 | MH100020 | крышка резервуар | 1 | ||
| 17 | 11N8-41080 | зажим резервуар | 1 | ||
| 18 | E111-2504 | Шланг | 1 | ||
| 19 | S520-015000 | Зажим | 1 | ||
| 20 | S035-082022 | Болт | 2 | ||
| 21 | S035-102522 | Болт | 4 | ||
| 22 | 71N9-55102 | HOOD WA-A/C | 1 | ||
| 24 | S461-320202 | Палец | 2 | ||
| 25 | S403-121002 | Плоская шайба | 2 | ||
| 3 | 71N9-52300 | SUPPORT WA-LH,FR | 1 | ||
| 3 | 72N9-52300 | SUPPORT WA-LH,FR | 1 | ||
| 30 | 71ND-53850 | STAY WA | 1 | ||
| 30 | 71ND-53851 | остаться в сборе | 1 | ||
| 4 | 71N8-52322 | Защита | 1 | ||
| 5 | 72N9-52400 | SUPPORT ASSY-L/M | 1 | ||
| 5-1 | 72N9-52410 | SUPPORT WA-L/M | 1 | ||
| 5-2 | 71N8-52492 | плита замок | 2 | ||
| 5-3 | 71EE-53540 | Стопор Б | 2 | ||
| 5-4 | 71EH-13150 | бампер резины | 2 | ||
| 5-5 | S035-062022 | Болт | 4 | ||
| 5-6 | S037-122052 | Болт | 4 | ||
| 5-7 | S403-10200B | Плоская шайба | 2 | ||
| 5-8 | S205-10100B | Гайка | 2 | ||
| 6 | 71NA-52502 | SUPPORT WA-LH/RR | 1 | ||
| 7 | 72N9-52600 | BASE PLATE WA-LH | 1 | ||
| 7 | 72N9-52601 | BASE PLATE WA-LH | 1 | ||
| 8 | 72N9-52700 | SCREEN-MCV | 1 | ||
| 9 | 71NA-52802 | SUPPORT WA-E/G HOOD | 1 |
