BOOM MOUNTING экскаватора гусеничного Hyundai R320LC-7A
BOOM MOUNTING экскаватора гусеничного Hyundai R320LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7010
Наименование:BOOM MOUNTING
Версия:2011.11.30 REV.11L

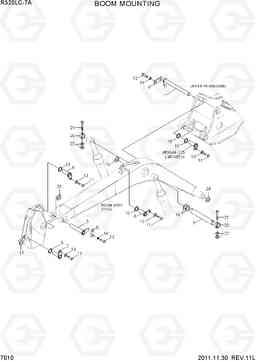

BOOM MOUNTING R320LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 61N9-00011 | Палец | 1 | ||
| 1 | 61N9-00012 | Палец | 1 | ||
| 1 | 61N9-00012BG | Палец | 1 | ||
| 1 | 61N9-00012-AS | Палец | 1 |
FOR AS ONLY
|
|
| 10 | 61N8-00180 | Распорный штифт | 4 | ||
| 10 | 61Q8-00160 | Распорный штифт | 4 | ||
| 11 | S017-20030D | Болт с шестигранной головкой (под шестигранник) | 5 | ||
| 12 | S017-16045D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 13 | 61N8-00320 | Шайба | 5 | ||
| 14 | S411-160006 | Шайба пружинная | 4 | ||
| 16 | S391-100170 | Прокладка | 2 | ||
| 17 | S391-090165 | прокладка тур (1.0T) | 1 | ||
| 18 | S391-100165 | Прокладка | 1 | ||
| 2 | 61N8-01770 | Палец | 1 | ||
| 2 | 61N8-01771 | Палец | 1 | ||
| 2 | 61N8-01771-AS | Палец | 1 |
FOR AS ONLY
|
|
| 20 | 61N8-19030 | Стопор пальца | 2 | ||
| 21 | S017-161806 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 22 | S205-16100B | Гайка | 4 | ||
| 23 | S390-100200A | SHIM-ROUND(0.5T) | 1 | ||
| 24 | S390-110200A | SHIM-ROUND(0.5T) | 1 | ||
| 25 | 61N8-01890BG | Палец | 2 | ||
| 3 | 61N9-00060 | Палец | 1 | ||
| 3 | 61N9-00061 | Палец | 1 | ||
| 3 | 61N9-00061-AS | Палец | 4 |
FOR AS ONLY
|
|
| 4 | 61N8-01860 | Палец | 4 | ||
| 4 | 61N8-01861 | Палец | 4 | ||
| 4 | 61N8-01861BG | Палец | 4 |
FOR AS ONLY
|
|
| 4 | 61N8-01861BG | Палец | 2 |
FOR AS ONLY
|
|
| 4 | 61N8-01861-AS | Палец | 4 | ||
| 5 | 61N9-00031 | Палец | 1 | ||
| 5 | 61N9-00031-AS | Палец | 1 |
FOR AS ONLY
|
|
| 6 | 61NA-00030 | PLATE-LOCK | 1 | ||
| 6 | 61NA-00030BG | плита замок | 1 | ||
| 8 | 61N8-10810 | плита замок | 1 | ||
| 9 | 61N8-00170 | Распорный штифт | 1 | ||
| 9 | 61Q8-00150 | Распорный штифт | 1 |
