FAN DRIVE SYSTEM экскаватора гусеничного Hyundai R320LC-9
FAN DRIVE SYSTEM экскаватора гусеничного Hyundai R320LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1020
Наименование:FAN DRIVE SYSTEM
Версия:2014. 3.31 REV.14C

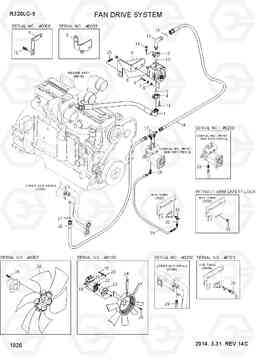

FAN DRIVE SYSTEM R320LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11Q9-60010 | шланг в сборе насос, вентилятор | 1 | ||
| 1 | P980-162331 | HOSE ASSY-ORFS,FLG(0X90) | 1 | ||
| 10 | S037-102026 | Болт | 2 | ||
| 11 | 31N8-11311 | ELBOW-90˚,ORFS | 1 | ||
| 11 | 31N8-11312 | Колено 90 | 1 | ||
| 11 | 31Q9-11150 | Штуцер 90 orfs | 1 | ||
| 12 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 13 | P173-120102 | фланец гидрокси, сплит | 2 | ||
| 14 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 15 | S621-018001 | О кольцо | 1 | ||
| 16 | 11QA-40070 | Корпус мотора вентилятора в сборе | 1 | ||
| 16 | P910-084026 | Шланг в сборе | 1 | ||
| 17 | 31FQ-10050 | Колено 90 | 2 | ||
| 18 | 31Q9-30210 | Мотор вентилятора | 1 | ||
| 18 | 31Q9-30211 | Мотор вентилятора | 1 | ||
| 18 | 31Q9-30212 | Мотор вентилятора | 1 | ||
| 18-1 | ZTAW-00312 | EPPR VALVE-FAN MOTOR | 1 |
NOT SHOWN
|
|
| 19 | S109-080406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2 | S621-021001 | О кольцо | 1 | ||
| 20 | S411-080006 | Шайба пружинная | 4 | ||
| 21 | S403-08100B | Плоская шайба | 1 | ||
| 22 | S205-08100B | Гайка | 4 | ||
| 23 | 11Q9-60020 | Соединитель | 1 | ||
| 24 | 11QB-00060 | Вентилятор системы охлаждения | 1 | ||
| 24 | 11NB-00040 | Вентилятор системы охлаждения (9EA) | 1 | ||
| 25 | S037-103026 | Болт | 6 | ||
| 25 | S037-102526 | Болт | 6 | ||
| 25 | S037-102526 | Болт | 8 | ||
| 25 | S037-102526 | Болт | 2 | ||
| 26 | P910-082035 | Шланг в сборе | 1 | ||
| 27 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 28 | 31S7-00750 | Соединитель | 1 | ||
| 28 | X520-310001 | Штуцер 90 orfs | 1 | ||
| 29 | P910-042037 | Шланг в сборе | 1 | ||
| 29 | P910-042053 | Шланг в сборе | 1 | ||
| 29 | P920-042053 | Шланг в сборе | 1 | ||
| 3 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 30 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 30 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 31 | X820-065152 | Тройник | 1 | ||
| 32 | X710-100103 | Крышка | 1 |
W/O ARM SAFETY
|
|
| 4 | P173-160104 | фланец гидрокси, сплит | 1 | ||
| 5 | 31Q9-30100 | Насос | 1 | ||
| 5 | 31Q9-30120 | Пилотный (шестерёнчатый) насос в сборе | 1 | ||
| 6 | S027-100356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 6 | S027-100306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 7 | S411-100006 | Шайба пружинная | 2 | ||
| 8 | S403-10200B | Плоская шайба | 2 | ||
| 9 | 31Q9-30110 | Кронштейн насоса | 1 | ||
| 9 | 11Q9-60050 | опорный кронштейн | 1 | ||
| 9 | 11Q9-60051 | опорный кронштейн | 1 | ||
| 9 | 11Q9-60150 | BRACKET-SUPPORT | 1 |
