Топливный бак (бензобак) экскаватора гусеничного Hyundai R320LC-9
Топливный бак (бензобак) экскаватора гусеничного Hyundai R320LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1080
Наименование:FUEL TANK
Версия:2014. 2.28 REV.14C

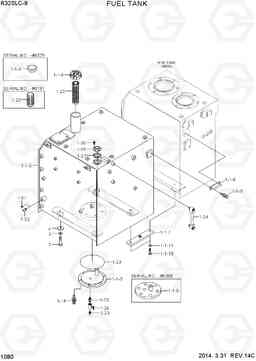

FUEL TANK R320LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | @ | FUEL & HYD TANK ASSY | 1 | ||
| 1-1 | @ | FUEL & HYD TANK SUB | 1 | ||
| 1-1-10 | S017-20050D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-1-11 | S441-200006 | Шайба | 4 | ||
| 1-1-2 | 31Q8-02024 | Топливный бак (бензобак) ва | 1 | ||
| 1-1-2 | 31Q8-02025 | Топливный бак (бензобак) ва | 1 | ||
| 1-1-2 | 33Q8-02020 | Топливный бак (бензобак) ва | 1 | ||
| 1-1-2 | 33Q8-02021 | Топливный бак (бензобак) ва | 1 | ||
| 1-1-5 | 31N4-02110 | Крышка топливного бака | 1 | ||
| 1-1-5 | 31Q6-02130 | Крышка топливного бака | 1 | ||
| 1-1-6 | 31Q4-02130 | крышка топливного бака в сборе | 1 | ||
| 1-1-6 | 31M9-02130 | крышка топливного бака в сборе | 1 | ||
| 1-1-6 | 32M9-02130 | FUEL CAP ASSY | 1 | ||
| 1-1-6 | 31Q4-02120 | крышка топливного бака в сборе | 1 |
KOREA/CHINA
|
|
| 1-1-6 | 31M9-02120 | крышка топливного бака в сборе | 1 |
KOREA/CHINA
|
|
| 1-1-6 | 32M9-02120 | FUEL CAP ASSY | 1 |
KOREA/CHINA
|
|
| 1-1-7 | 31Q6-01350 | Кронштейн | 2 | ||
| 1-1-8 | 31Q6-01340 | Пластина | 2 | ||
| 1-1-9 | S037-123026 | Болт | 4 | ||
| 1-18 | S037-103026 | Болт | 6 | ||
| 1-23 | 31QA-02080 | Фильтр | 1 | ||
| 1-23 | 31M9-02080 | Фильтр | 1 | ||
| 1-24 | 31N6-02600 | Уровнемер | 1 | ||
| 1-24 | 33Q6-02600 | Уровнемер | 1 | ||
| 1-25 | 31E5-3049 | Фиттинг | 1 | ||
| 1-26 | E131-1006 | игла клапана | 1 | ||
| 1-27 | E128-1053 | Прокладка | 1 | ||
| 1-28 | S632-170001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-29 | 21N4-10500 | Датчик топлива | 1 | ||
| 1-29 | 21Q4-10700 | Датчик топлива | 1 | ||
| 1-30 | S131-051546 | SCREW-W/WASHER | 5 | ||
| 1-31 | P220-430204 | вилка с шестигранной | 1 |
W/O F/F/PUMP
|
|
| 1-32 | P090-101608 | Разъем шланга | 1 |
W/F/F/PUMP
|
|
| 1-33 | P090-100404 | Разъем шланга | 1 | ||
| 2 | S017-20050D | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 3 | 91E6-60200-DA | Шайба | 6 | ||
| 4 | 31N8-01300 | Прокладка регулировочная | 5 |
