Код подсистемы:3100

Наименование:UPPER HYDRAULIC PIPING(BASE)

Версия:2014. 2.28 REV.14B

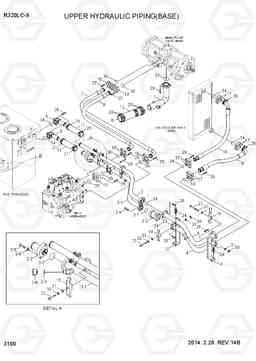

UPPER HYDRAULIC PIPING(BASE) R320LC-9

Поз.	Код	Наименование	Кол	Прим.
1	31Q9-11021	Трубка в сборе	1
10	31Q9-11440	Шланг в сборе	1
10	31Q9-11441	Шланг в сборе	1
11	31N8-13090	Шланг	2
12	P760-102040	Рукав высокого давления (РВД)	1
12	P760-102042	Шланг резиновый, низкая	1
13	31Q9-11450	Кронштейн	1
14	31QB-11150	Кронштейн	1
15	31Q6-11030	Фланец	1
16	P173-160104	фланец гидрокси, сплит	4
17	P173-240107	фланец гидрокси, сплит	8
18	P174-160115	фланец раскол	4
19	31Q6-11140	Трубный зажим	4
2	31Q9-11032	трубы югу сборе возврат	1
2-1	31Q9-11042	Трубка в сборе	1
2-2	31Q6-11110	проверить обратный клапан	1	1.5 BAR
2-3	31ER-11121	Клапан обратный	1	3.0 BAR
2-4	S109-120406	Болт с шестигранной головкой (под шестигранник)	4
2-5	S109-120506	Болт с шестигранной головкой (под шестигранник)	2
2-6	S403-122006	Плоская шайба	2
2-7	Y172-003004	О кольцо	2
2-8	X710-100106	крышка гидрокси, ORFS	1
2-9	S621-021001	О кольцо	1
20	31N6-11190	Зажим	4
20	31Q6-10860	U-образный болт (скоба, П образный) / хомут / зажим	2
20	31Q6-10860	U-образный болт (скоба, П образный) / хомут / зажим	4
21	S572-640006	Зажим	8
21	31Q6-10830	U-образный болт (скоба, П образный) / хомут / зажим	4
22	S017-120606	Болт с шестигранной головкой (под шестигранник)	2
23	S017-121006	Болт с шестигранной головкой (под шестигранник)	2
24	S037-123526	Болт	4
25	S109-100306	Болт с шестигранной головкой (под шестигранник)	8
26	S109-120306	Болт с шестигранной головкой (под шестигранник)	36
27	S109-120406	Болт с шестигранной головкой (под шестигранник)	8
28	S109-120706	Болт с шестигранной головкой (под шестигранник)	4
29	S109-16040D	Болт с шестигранной головкой (под шестигранник)	4
3	31Q9-11053	Трубка в сборе	1
30	S205-12100B	Гайка	2
31	S403-12200B	Плоская шайба	6
32	S411-120006	Шайба пружинная	4
33	S631-085001	Кольцо уплотнительное (О-кольцо)	1
34	Y172-003004	О кольцо	8
35	Y172-006004	Кольцо уплотнительное (О-кольцо)	2
36	Y171-024004	Кольцо уплотнительное (О-кольцо)	4
4	31Q9-11410	ва в обратном трубопроводе	1
5	31Q9-11420	ва в обратном трубопроводе	1
6	31Q6-11021	Трубка	2
7	31Q9-11120	шланг в сборе FLG (0x90), SXH	1
7	31Q9-11121	шланг в сборе FLG (0x90), SXH	1
7	31Q9-15700	HOSE ASSY-FLG(HI-GRADE)	1
8	31Q9-11130	шланг в сборе FLG (0x90), SXH	1
8	31Q9-11131	шланг в сборе FLG (0x90), SXH	1
8	31Q9-15710	HOSE ASSY-FLG(HI-GRADE)	1
9	31Q9-11430	Шланг в сборе	1
