ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R320LC-9
ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R320LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3540
Наименование:ARM SAFETY LOCK SYSTEM
Версия:2014. 4.30 REV.14D

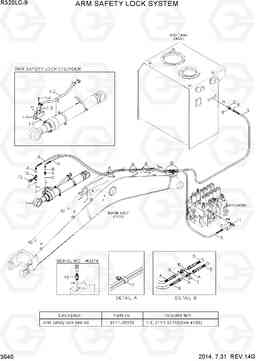

ARM SAFETY LOCK SYSTEM R320LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q9-52130 | Гидроцилиндр рукояти в сборе | 1 | ||
| 1-0 | @ | ARM CYL SUB ASSY | 1 |
SEE 4190, *-1
|
|
| 1-1 | 31Q9-55010 | Клапан | 1 | ||
| 1-1 | 31Q9-55030 | Клапан | 1 | ||
| 1-1 | 31Q9-55031 | Клапан | 1 | ||
| 1-2 | 31Y1-35960 | Трубка в сборе | 1 | ||
| 1-4 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 10 | X511-104513 | Соединитель | 1 | ||
| 10 | 31NB-20130 | Тройник тип запуска / тест | 1 | ||
| 11 | X820-045151 | Тройник | 1 | ||
| 12 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 2 | 31Q6-90210 | termianl в сборе | 1 | ||
| 3 | P930-062064 | Шланг в сборе | 1 | ||
| 4 | P930-062114 | Шланг в сборе | 1 |
BM 6.45M
|
|
| 4 | P930-062109 | Шланг в сборе | 1 |
BM 6.15M
|
|
| 5 | P910-042046 | Шланг в сборе | 1 | ||
| 6 | P930-042114 | Шланг в сборе | 1 |
BM 6.45M
|
|
| 6 | P930-042109 | Шланг в сборе | 1 |
BM 6.15M
|
|
| 7 | 31L7-10200 | Зажим трубки | 3 | ||
| 8 | X500-110002 | Разъем | 1 | ||
| 9 | X500-110011 | Разъем | 1 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| C | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| D | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K | 31Y1-35970 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-3 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
