ATTACH PIPING KIT(S & D/ACTING) экскаватора гусеничного Hyundai R320LC-9
ATTACH PIPING KIT(S & D/ACTING) экскаватора гусеничного Hyundai R320LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3640
Наименование:ATTACH PIPING KIT(S & D/ACTING)
Версия:2011.10.31 REV.11K

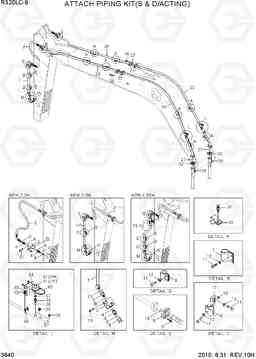

ATTACH PIPING KIT(S & D/ACTING) R320LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-2 | 31Q9-91310 | BOOM PIPING KIT-BREAKER | 1 | ||
| *-3 | 31Q8-90370 | Гидравлический аккумулятор | 1 | ||
| *-1 | 31Q9-91410 | рука трубопроводов комплект | 1 | ||
| 1 | 31Q9-91511 | Трубка | 2 |
AM 3.2M
|
|
| 1 | 31Q9-91530 | Трубка | 2 |
AM 2.5M
|
|
| 10 | S109-120706 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 11 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 8 |
AM 3.2M
|
|
| 11 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 4 |
AM 2.5M
|
|
| 11 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 16 |
AM 4.05M
|
|
| 12 | S411-160006 | Шайба пружинная | 8 |
AM 3.2M
|
|
| 12 | S411-160006 | Шайба пружинная | 4 |
AM 2.5M
|
|
| 12 | S411-160006 | Шайба пружинная | 16 |
AM 4.05M
|
|
| 13 | S621-025001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 14 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 2 |
AM 2.2M
|
|
| 14 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 2 |
AM 4.05M
|
|
| 15 | 31Q9-91540 | Трубка | 1 |
AM 4.05M
|
|
| 16 | 31Q9-91550 | Трубка | 1 |
AM 4.05M
|
|
| 17 | 31QA-60340 | Кронштейн | 2 |
AM 4.05M
|
|
| 18 | S205-16100B | Гайка | 4 |
AM 4.05M
|
|
| 2 | P705-207341 | Шланг в сборе | 2 |
AM 3.2M
|
|
| 2 | P995-207336 | HOSE ASSY ORFS 90x0 | 2 |
AM 2.2M
|
|
| 2 | P705-207339 | Шланг в сборе | 2 |
AM 2.5M
|
|
| 2 | P705-207336 | Шланг в сборе | 2 |
AM 4.05M
|
|
| 21 | 31Q9-91611 | Трубка | 1 |
BM 6.45M
|
|
| 21 | 31Q9-91650 | Трубка | 1 |
BM 6.15M
|
|
| 22 | 31Q9-91621 | Трубка | 1 |
BM 6.45M
|
|
| 22 | 31Q9-91660 | Трубка | 1 |
BM 6.15M
|
|
| 23 | 31Q9-91631 | Трубка | 1 |
BM 6.45M
|
|
| 23 | 31Q9-91670 | Трубка | 1 |
BM 6.15M
|
|
| 24 | 31Q9-91641 | Трубка | 1 |
BM 6.45M
|
|
| 24 | 31Q9-91680 | Трубка | 1 |
BM 6.15M
|
|
| 25 | P220-110205 | Заглушка | 2 | ||
| 26 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 27 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 28 | S109-100506 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 29 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 3 | 31Q8-91550 | Клапан запорный (отсечной) | 2 | ||
| 3 | 31Q8-91551 | Клапан запорный (отсечной) | 2 | ||
| 3 | 31Q8-92550 | Клапан запорный (отсечной), левый | 1 | ||
| 3 | 31Q8-92560 | Клапан запорный (отсечной), правый | 1 | ||
| 30 | 34L1-01851 | зажим в сборе | 24 | ||
| 31 | S037-123526 | Болт | 24 | ||
| 32 | P173-200106 | фланец гидрокси, сплит | 4 | ||
| 4 | X500-110006 | Разъем | 2 |
AM 3.2/4.05M
|
|
| 4 | P010-110007 | Соединитель | 2 |
AM 3.2/4.05M
|
|
| 4 | X500-110006 | Разъем | 4 |
AM 2.2/2.5M
|
|
| 4 | P010-110007 | Соединитель | 4 |
AM 2.2/2.5M
|
|
| 5 | 31Q8-91560 | Адаптер | 2 | ||
| 6 | X710-100107 | Крышка | 2 | ||
| 6 | P290-100107 | CAP | 2 | ||
| 61 | 31Q8-91670 | Гидроаккумулятор | 1 | ||
| 62 | 31Q8-91680 | Гидроаккумулятор | 1 | ||
| 63 | 32E6-92080 | Кронштейн Accum | 2 | ||
| 64 | 31Q8-91690 | Соединитель | 2 | ||
| 65 | 32E6-92060 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 66 | S071-034330 | U-образный болт (скоба, П образный) / хомут | 4 | ||
| 67 | 31Q8-91700 | Сальник | 2 | ||
| 68 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 69 | S205-10100B | Гайка | 8 | ||
| 7 | 31ND-51001 | зажим в сборе | 8 |
AM 3.2M
|
|
| 7 | 31ND-51001 | зажим в сборе | 4 |
AM 2.5M
|
|
| 7 | 31ND-51001 | зажим в сборе | 12 |
AM 4.05M
|
|
| 70 | S403-10200B | Плоская шайба | 8 | ||
| 8 | P173-200106 | фланец гидрокси, сплит | 8 |
AM 3.2M
|
|
| 8 | P173-200106 | фланец гидрокси, сплит | 4 |
AM 2.2M
|
|
| 9 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 16 |
AM 3.2M
|
|
| 9 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 8 |
AM 2.2M
|
|
| A | S621-025001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| B | S631-038004 | Кольцо уплотнительное (О-кольцо) | 4 |
