Каталог запчастей
-
Hyundai
-
R320LC-9
- CAB ASSY(1/4)
CAB ASSY(1/4) экскаватора гусеничного Hyundai R320LC-9
CAB ASSY(1/4) экскаватора гусеничного Hyundai R320LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6020
Наименование:CAB ASSY(1/4)
Версия:2014. 6.30 REV.14F

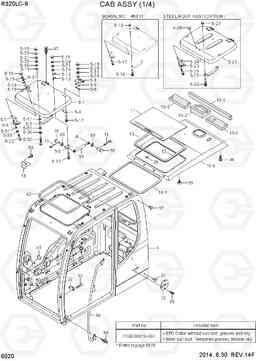

CAB ASSY(1/4) R320LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 72Q8-10002 | Кабина в сборе | 1 |
OPT, STILL ROOF
|
|
| * | 73Q8-10001 | Кабина в сборе | 1 |
OPT, FOG TYPE
|
|
| 1 | 72Q6-01000 | кабина ва | 1 |
STD
|
|
| 1 | 72Q6-01001 | Кабина ва | 1 |
STD
|
|
| 1 | 72Q6-01002 | Кабина ва | 1 |
STD
|
|
| 1 | 73Q6-01000 | Кабина ва | 1 |
ROPS CAB
|
|
| 10 | 71Q6-02793 | хэдлайнерами в сборе | 1 | ||
| 10-1 | 71Q6-02981 | Уплотнитель | 1 | ||
| 10-2 | 71Q6-03050 | SPONGE | 1 | ||
| 10-3 | 71Q6-03060 | SPONGE | 1 | ||
| 10-4 | 71Q6-03080 | SPONGE | 1 | ||
| 10-5 | 71Q6-03090 | SPONGE | 1 | ||
| 10-6 | 71Q6-02970 | HEADLINING | 1 | ||
| 11 | 71Q6-02802 | HEADLINING | 1 | ||
| 12 | 71Q6-02811 | створки руководство, LH | 1 | ||
| 12 | 71Q6-02812 | SASH-GUIDE, LH | 1 | ||
| 13 | 71Q6-02821 | створки руководство, относительной влажности | 1 | ||
| 13 | 71Q6-02822 | SASH-GUIDE, RH | 1 | ||
| 14 | 71Q6-02831 | Перила | 1 | ||
| 15 | 71Q6-02851 | Кронштейн улов | 1 | ||
| 22 | 71N6-02770 | STRIKER | 1 | ||
| 35 | 71Q6-04640 | Стопор | 2 | ||
| 37 | 71EH-13150 | бампер резины | 4 | ||
| 39 | 71Q6-04980 | FASTENER | 14 | ||
| 40 | S681-100800 | Уплотнительная втулка | 1 | ||
| 42 | S772-022500 | Уплотнитель | 1 | ||
| 46 | S035-062026 | Болт | 6 | ||
| 47 | S035-081626 | Болт | 4 | ||
| 48 | S035-082026 | Болт | 6 | ||
| 5 | 71Q6-02501 | Вс крыша в сборе | 1 |
ROOF, FOG TYPE
|
|
| 5 | 71Q6-02502 | Вс крыша в сборе | 1 |
ROOF, FOG TYPE
|
|
| 5 | 72Q6-02500 | Вс крыша в сборе | 1 |
STILL ROOF TYPE
|
|
| 5-1 | 71Q6-02511 | Крышка ВС на крыше | 1 | ||
| 5-10 | 72N6-05050 | Рукоятка листового | 2 | ||
| 5-11 | 72N6-05060 | коврик резиновый | 4 | ||
| 5-11 | 71Q6-01620 | коврик резиновый | 4 | ||
| 5-12 | 72N6-05110 | плита газовая пружина | 2 | ||
| 5-13 | 72N6-05120 | коврик резиновый | 4 | ||
| 5-13 | 71Q6-01630 | коврик резиновый | 4 | ||
| 5-14 | 75N4-03330 | Пластина | 1 | ||
| 5-15 | 75N4-03340 | коврик резиновый | 1 | ||
| 5-15 | 71Q6-01650 | коврик резиновый | 1 | ||
| 5-16 | S131-053546 | SCREW-W/WASHER | 2 | ||
| 5-17 | S132-062546 | SCREW-W/WASHER | 10 | ||
| 5-17 | S179-060252 | Винт (торцевой ключ) | 8 | ||
| 5-18 | S291-050002 | накидной гайки куполом | 2 | ||
| 5-19 | S291-060002 | накидной гайки куполом | 10 | ||
| 5-19 | S291-060002 | накидной гайки куполом | 12 | ||
| 5-2 | 71Q6-02330 | HANDLE | 1 | ||
| 5-21 | 72Q6-02510 | Вс ва на крыше | 1 | ||
| 5-22 | 71Q6-02330 | HANDLE | 1 | ||
| 5-23 | 71Q6-02610 | поймать крыша | 1 | ||
| 5-24 | 71Q6-02620 | коврик резиновый | 1 | ||
| 5-24 | 71Q6-02621 | коврик резиновый | 1 | ||
| 5-25 | S132-061546 | SCREW-W/WASHER | 2 | ||
| 5-26 | S161-050256 | Винт с крестообразным шлицем | 2 | ||
| 5-27 | S291-050002 | накидной гайки куполом | 2 | ||
| 5-28 | S291-060002 | накидной гайки куполом | 2 | ||
| 5-29 | 71Q6-02690 | Прокладка | 24 | ||
| 5-3 | 71Q6-02521 | HINGE | 2 | ||
| 5-30 | S411-060002 | Шайба пружинная | 4 | ||
| 5-31 | S403-062002 | Плоская шайба | 16 | ||
| 5-32 | S179-060302 | Винт (торцевой ключ) | 4 | ||
| 5-4 | 71Q6-02530 | Шайба упорная / Прокладка | 2 | ||
| 5-4 | 71Q6-02531 | коврик резиновый | 2 | ||
| 5-5 | 71Q6-02590 | Кронштейн | 2 | ||
| 5-6 | 71Q6-02610 | поймать крыша | 1 | ||
| 5-7 | 71Q6-02620 | коврик резиновый | 1 | ||
| 5-7 | 71Q6-02621 | коврик резиновый | 1 | ||
| 5-8 | 72N6-05030 | коврик резиновый | 2 | ||
| 5-8 | 71Q6-01640 | коврик резиновый | 2 | ||
| 5-9 | 72N6-05040 | плита шарнир | 2 | ||
| 50 | S132-061026 | SCREW-W/WASHER | 2 | ||
| 52 | S141-080166 | Винт с потайной головкой | 2 | ||
| 59 | 71N6-03201 | Весной газ | 2 | ||
| 59 | 71N6-03202 | Весной газ | 2 | ||
| 60 | 71Q6-03030 | Резиновая подушка | 2 | ||
| 65 | S132-062056 | SCREW-W/WASHER | 4 | ||
| 69 | S403-08200B | Плоская шайба | 4 | ||
| 70 | S491-080162 | Палец | 4 | ||
| 70 | 71Q6-03160 | Палец | 4 | ||
| 71 | S501-070006 | контактный самоблокирующиеся | 4 | ||
| 72 | 75Q4-03770 | CAP | 1 | ||
| 99 | 41QA-40160 | Заглушка | 12 | ||
| K | 71Q8-80010-AS1 | CABIN A/S KIT | 1 |
SEE 6025
|
|
| N* | 71Q8-10002 | Кабина в сборе | 1 |
STD, ROOF TYPE
|
|
| N* | @ | CAB ASSY | 1 |
SEE 6025
|
