Топливная система экскаватора гусеничного Hyundai R330LC-9A
Топливная система экскаватора гусеничного Hyundai R330LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1070
Наименование:FUEL SYSTEM
Версия:2014. 2.28 REV.14B

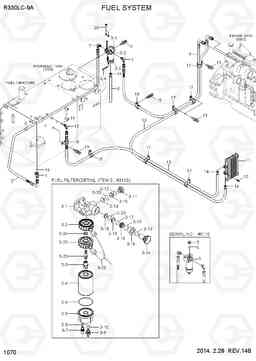

FUEL SYSTEM R330LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11Q4-50010 | отсечной клапан топлива | 1 | ||
| 10 | 11QA-53020 | Шланг топливный | 1 | ||
| 11 | 11QB-41041 | Охладитель топлива | 1 | ||
| 12 | S035-082026 | Болт | 4 | ||
| 13 | 11Q7-53020 | Шланг топливный | 1 | ||
| 14 | S520-017000 | Зажим | 3 | ||
| 15 | P020-110003 | Колено 90 | 1 | ||
| 16 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 17 | 31L7-10220 | Зажим трубки | 3 | ||
| 17 | 31L7-10220 | Зажим трубки | 5 | ||
| 18 | 31L7-10340 | модули зажим для труб | 1 | ||
| 18 | 31L7-10340 | модули зажим для труб | 2 | ||
| 19 | S037-101526 | Болт | 4 | ||
| 2 | 11Q9-50040 | Шланг топливный | 1 | ||
| 20 | 21QB-23500 | HARNESS FUEL WARMER | 1 |
DUAL F/WARMER
|
|
| 3 | 11NA-73000 | Фильтр топливный в сборе | 1 |
DUAL F/WARMER
|
|
| 3 | 11NA-71001 | топливный фильтр и W / S в сборе | 1 |
SINGLE F/WARMER
|
|
| 3 | 11QA-73000 | Фильтр топливный в сборе | 1 |
DUAL F/WARMER
|
|
| 3 | 11QA-71000 | Фильтр топливный в сборе | 1 |
SINGLE F/WARMER
|
|
| 3-1 | 11NA-71010 | Головка фильтра | 1 |
INCL 3-11~3-20
|
|
| 3-1 | 11QA-71010 | HEAD ASSY | 1 | ||
| 3-10 | 11NA-71100 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-2 | 11NA-71020 | подогревателя топлива | 1 | ||
| 3-2 | 11QA-71040 | Элемент фильтра | 1 | ||
| 3-22 | 11NA-71020 | подогревателя топлива | 1 |
DUAL F/WARMER
|
|
| 3-23 | 11Q6-50100 | Соединитель | 1 |
DUAL F/WARMER
|
|
| 3-24 | 11Q6-50110 | Вставка | 1 |
DUAL F/WARMER
|
|
| 3-25 | 21Q8-23200 | HARNESS-FUEL WARMER | 1 |
DUAL F/WARMER
|
|
| 3-3 | 11NA-71030 | Соединитель | 1 | ||
| 3-3 | 11QA-71030 | BOWL ASSY | 1 |
DUAL F/WARMER
|
|
| 3-3 | 11QA-71050 | BOWL ASSY | 1 |
SINGLE F/WARMER
|
|
| 3-4 | 11NA-71041 | Элемент фильтра | 1 | ||
| 3-4 | 11QA-71020 | WIF SENSOR ASSY | 1 | ||
| 3-5 | 11NA-71050 | Чаша ясно | 1 | ||
| 3-6 | 11NA-71060 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-7 | 11NA-71070 | SENSOR | 1 | ||
| 3-8 | 11NA-71080 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-9 | 11NA-71090 | Винт клапана | 1 | ||
| 4 | S037-102526 | Болт | 2 | ||
| 5 | P210-101400 | Заглушка | 1 | ||
| 6 | Y161-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 7 | 11N8-50060 | Колено 90 | 2 | ||
| 8 | 11N1-50040 | Сливной шланг | 1 | ||
| 9 | 11QA-53010 | Шланг топливный | 1 | ||
| N | @ | NOT SUPPLIED PARTS | AR | ||
| N3-11 | 11NA-71110 | Винт заглушка | 1 | ||
| N3-12 | 11NA-71120 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| N3-13 | 11NA-71130 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N3-14 | 11NA-71140 | топливный насос, корпус | 1 | ||
| N3-15 | 11NA-71150 | напор насоса | 1 | ||
| N3-16 | 11NA-71160 | HOLDER | 1 | ||
| N3-17 | 11NA-71170 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N3-18 | 11NA-71180 | Диск распределительный | 2 | ||
| N3-19 | 11NA-71190 | рамка клапан | 2 | ||
| N3-20 | 11NA-71200 | Кольцо уплотнительное (О-кольцо) | 2 |
