UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R330LC-9A
UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R330LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYDRAULIC PIPING(BASE)
Версия:2014. 2.28 REV.14B

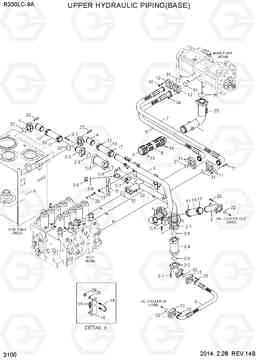

UPPER HYDRAULIC PIPING(BASE) R330LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q9-12000 | Трубка | 1 | ||
| 10 | 31NB-13080 | Шланг | 3 | ||
| 11 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 12 | P174-160115 | фланец раскол | 4 | ||
| 13 | P173-280108 | фланец гидрокси, сплит | 4 | ||
| 14 | 31QA-10290 | Кронштейн | 2 | ||
| 15 | 31ND-10451 | Трубный зажим | 2 | ||
| 16 | 31Q6-10860 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 17 | 31Q6-10840 | U-образный болт (скоба, П образный) / хомут / зажим | 6 | ||
| 18 | S070-026155 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 19 | S037-123526 | Болт | 4 | ||
| 2 | 31Q9-12010 | трубы югу сборе возврат | 1 | ||
| 2-1 | 31Q9-12020 | ва в обратном трубопроводе | 1 | ||
| 2-2 | 31QA-12160 | Трубка | 1 | ||
| 2-3 | 31QA-11080 | Трубка | 1 | ||
| 2-4 | 31ND-11110 | Клапан обратный, в сборе | 1 | ||
| 2-5 | 31ND-11120 | Клапан обратный, в сборе | 1 | ||
| 2-6 | X710-100106 | крышка гидрокси, ORFS | 1 | ||
| 2-7 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 2-8 | S621-021001 | О кольцо | 1 | ||
| 2-9 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 20 | S017-120756 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 21 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 22 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 23 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 24 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 25 | S109-16040D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | S403-12200B | Плоская шайба | 2 | ||
| 27 | S411-120006 | Шайба пружинная | 2 | ||
| 28 | S441-10000B | Шайба | 4 | ||
| 29 | S205-10100B | Гайка | 4 | ||
| 3 | 31Q9-12031 | ва в обратном трубопроводе | 1 | ||
| 30 | S631-085001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 31 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 32 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 4 | 31QA-11030 | ва в обратном трубопроводе | 2 | ||
| 5 | 31QA-12151 | Трубка | 1 | ||
| 6 | 31QA-12200 | Рукав высокого давления (РВД) | 1 | ||
| 7 | 31Q9-12101 | Шланг в сборе | 1 | ||
| 7 | 31Q9-15720 | HOSE ASSY-FLG(HI-GRADE) | 1 | ||
| 8 | 31Q9-12110 | Шланг в сборе | 1 | ||
| 8 | 31Q9-12111 | шланг в сборе FLG 0x90, SXH | 1 | ||
| 8 | 31Q9-15730 | HOSE ASSY-FLG(HI-GRADE) | 1 | ||
| 9 | P760-102042 | Шланг резиновый, низкая | 1 |
