BOOM MOUNTING экскаватора гусеничного Hyundai R330LC-9A

Код подсистемы:7010

Наименование:BOOM MOUNTING

Версия:2014. 5.31 REV.14E

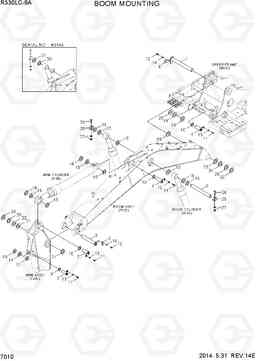

BOOM MOUNTING R330LC-9A

Поз.	Код	Наименование	Кол	Прим.
1	61Q9-00010	Палец	1
10	61Q8-00160	Распорный штифт	4
11	S017-20030D	Болт с шестигранной головкой (под шестигранник)	5
12	S017-16045D	Болт с шестигранной головкой (под шестигранник)	4
13	61N8-00320-DA	Шайба	5
14	S411-160006	Шайба пружинная	4
15	S993-100180	Шайба	6
15	S993-100180	Шайба	8
16	S991-100180	Шайба	2
16	S991-100180	Шайба	4
17	S993-090170	Шайба	2
18	S991-090170	Шайба полимерная	1
19	S993-100170	Шайба	4
2	61Q6-01770	Палец	1
20	S991-100170	Шайба полимерная	2
21	S993-100210	Шайба	2
22	S991-100210	Шайба полимерная	1
23	S993-110210	Шайба	2
24	S991-110210	Шайба полимерная	1
25	61Q6-00330	Стопор пальца	2
25	61Q6-00370	Стопор пальца	2
26	S017-161806	Болт с шестигранной головкой (под шестигранник)	2
26	S017-162006	Болт с шестигранной головкой (под шестигранник)	2
27	S205-16100B	Гайка	4
28	S994-110210	прокладка (2.5T) полимер	1
29	S994-100210	прокладка (2.5T) полимер	1
3	61E9-11021	Палец	1
30	S993-100160	Шайба	2
31	S991-100160	Шайба полимерная	2
32	S992-110210	прокладка (1.5T) полимер	1
33	S992-100210	прокладка (1.5T) полимер	1
4	61Q6-01860GG	Палец	2
4	61Q6-01830GG	Палец	2
5	61N9-00031YL	Палец	1
6	61Q8-00310	Пластина	1
7	61Q6-01890	Палец	2
8	61Q8-00320	Пластина	1
9	61Q8-00150	Распорный штифт	1
