RH ELECTRIC(CLUSTER TYPE 1) экскаватора гусеничного Hyundai R330LC-9S
RH ELECTRIC(CLUSTER TYPE 1) экскаватора гусеничного Hyundai R330LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2010
Наименование:RH ELECTRIC(CLUSTER TYPE 1)
Версия:2014. 4.30 REV.14D

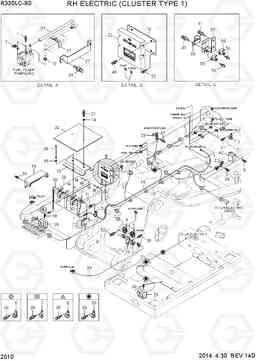

RH ELECTRIC(CLUSTER TYPE 1) R330LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | S035-083026 | Болт | 6 | ||
| 10 | S520-032000 | Зажим | 1 | ||
| 12 | 21E5-0003 | Реле батареи | 1 | ||
| 14 | 21EN-30570 | Плоская шайба | 2 | ||
| 15 | 21Q8-42060 | Скобы для аккумуляторов | 1 | ||
| 16 | 21Q6-14900 | плита MCU | 1 | ||
| 17 | E127-3158 | Группа топливный насос | 1 | ||
| 18 | 21EM-10110 | кабель (пусковое реле) | 1 | ||
| 19 | 21Q9-17100 | Электропроводка на раму | 1 | ||
| 19 | 21Q9-17101 | Электропроводка на раму | 1 | ||
| 19 | 21Q9-17102 | Электропроводка на раму | 1 | ||
| 19 | 21Q9-17103 | Электропроводка на раму | 1 | ||
| 19-1 | 21EA-50550 | диод | 1 |
NOT SHOWN
|
|
| 2 | 25D1-10640 | Скоба (хомут) | 2 | ||
| 22 | 21Q9-32180 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 22 | 21Q9-32181 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 23 | 25D1-10650 | Скоба (хомут) | 2 | ||
| 26 | 21QB-60700 | Фара в сборе | 2 | ||
| 26-1 | S866-240650 | BULB-H3,65W | 1 |
NOT SHOWN
|
|
| 27 | 21Q8-21630 | сливной шланг | 1 | ||
| 28 | E125-1501 | Батарея аккумуляторная в сборе | 2 | ||
| 29 | 21EA-00210 | Кабель | 1 | ||
| 29 | 21EN-10120 | Кабель | 1 | ||
| 3 | 21N5-10051 | Звуковой сигнал | 1 | ||
| 30 | 21N8-10300 | кабель (войлок реле) | 1 | ||
| 30 | 21Q6-12400 | кабель (сланец (+) реле) | 1 | ||
| 30 | 21E2-60140 | Кабель | 1 | ||
| 31 | S037-102026 | Болт | 3 | ||
| 31 | S037-102026 | Болт | 7 | ||
| 31 | S037-102026 | Болт | 8 | ||
| 31 | S037-102026 | Болт | 10 | ||
| 32 | 21Q8-42041 | Крышка аккумуляторной батареи | 1 | ||
| 32 | 21N8-42041 | Крышка аккумуляторной батареи | 1 | ||
| 33 | 21Q8-11160 | Жгут проводов | 1 | ||
| 34 | S017-102306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 36 | 24L3-01120 | Кабель | 1 | ||
| 36 | 21EM-11000 | Кабель | 1 | ||
| 37 | 21QB-20080 | плита зажим | 1 | ||
| 38 | S037-101526 | Болт | 28 | ||
| 39 | S403-10200B | Плоская шайба | 2 | ||
| 4 | 21N5-10061 | Звуковой сигнал | 1 | ||
| 42 | 21N4-46800 | зуммер назад | 1 | ||
| 47 | S037-122026 | Болт | 1 | ||
| 48 | S035-083526 | Болт | 4 | ||
| 5 | 31L7-10200 | Зажим трубки | 10 | ||
| 5 | 31L7-10200 | Зажим трубки | 11 | ||
| 50 | 31L7-10350 | Зажим | 4 | ||
| 52 | S035-082026 | Болт | 8 | ||
| 54 | S141-040206 | Винт с потайной головкой | 4 | ||
| 54 | S131-042046 | SCREW-W/WASHER | 4 | ||
| 55 | 21M9-01171 | выключатель, 60а | 1 | ||
| 56 | 21Q4-01161 | выключатель, 30а | 1 | ||
| 57 | 21Q8-22300 | выключатель цепи анода | 2 | ||
| 57 | 21Q6-14101 | Пластина | 1 | ||
| 59 | 31L7-10210 | модули зажим для труб | 1 | ||
| 7 | 31L7-10190 | Зажим трубки | 5 | ||
| 70 | 21Q6-10751 | COVER-BATT.RELAY | 1 | ||
| 8 | 31L7-10230 | зажим | 5 | ||
| 9 | S035-081526 | Болт | 2 |
