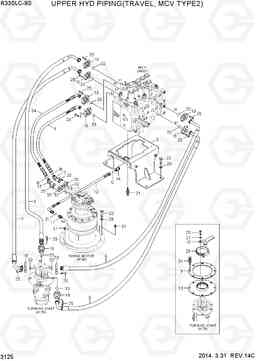

UPPER HYD PIPING(TRAVEL, MCV TYPE 2) экскаватора гусеничного Hyundai R330LC-9S

Код подсистемы:3125

Наименование:UPPER HYD PIPING(TRAVEL, MCV TYPE 2)

Версия:2014. 3.31 REV.14C

UPPER HYD PIPING(TRAVEL, MCV TYPE 2) R330LC-9S

Поз.	Код	Наименование	Кол	Прим.
*	30Q9-15520	путешествия линия установить	1
10	31N1-40961	Кронштейн т / совместное	1
11	X500-430003	Разъем	1
12	31QB-21091	шланг в сборе тыс, 0x90	1
13	31N1-40941	резиновая т / совместное	1
14	31Q9-11600	Выпускной клапан	1
17	31Q9-13040	Колено 45, фланец	2
18	P173-160104	фланец гидрокси, сплит	20
20	S017-140306	Болт с шестигранной головкой (под шестигранник)	3
21	S037-124026	Болт	3
22	S017-20050D	Болт с шестигранной головкой (под шестигранник)	4
23	S017-20075D	Болт с шестигранной головкой (под шестигранник)	14
24	S037-102026	Болт	8
25	S109-100306	Болт с шестигранной головкой (под шестигранник)	48
27	S411-140006	Шайба пружинная	3
28	S441-200006	Шайба	18
29	S520-130000	Зажим	1
3	31Q7-13210	Кронштейн ва MCV	1
31	S981-202500	Пробка (заглушка)	2
32	Y171-019004	Кольцо уплотнительное (О-кольцо)	2
33	Y171-024004	Кольцо уплотнительное (О-кольцо)	10
34	P950-167318	HOSE ASSY ORFS, FLG 0x45	1
34	31Q9-15810	HOSE ASSY-FLG(HI-GRADE)	1
35	P173-120102	фланец гидрокси, сплит	4
4	P950-167316	HOSE ASSY ORFS, FLG 0x45	1
4	31Q9-15800	HOSE ASSY-FLG(HI-GRADE)	1
5	31Q9-11270	Рукав высокого давления (РВД)	1
6	31Q9-11280	Рукав высокого давления (РВД)	1
7	31Q9-11290	Рукав высокого давления (РВД)	1
8	31Q9-11300	Рукав высокого давления (РВД)	1
9	31N1-40951	Крышка Т / совместное	1
