PILOT HYD PIPING(CNTL 1, MCV T1,PATTERN) экскаватора гусеничного Hyundai R330LC-9S

Код подсистемы:3221

Наименование:PILOT HYD PIPING(CNTL 1, MCV T1,PATTERN)

Версия:2014. 6.30 REV.14F

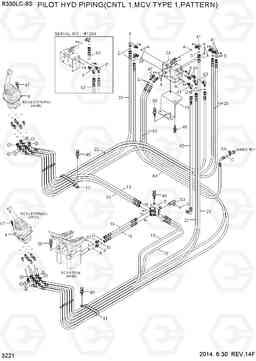

PILOT HYD PIPING(CNTL 1, MCV T1,PATTERN) R330LC-9S

Поз.	Код	Наименование	Кол	Прим.
11	31L7-10250	Зажим трубки, Ins одного	2
13	P920-062023	Шланг в сборе	4
15	31Q6-20190	Кронштейн	1
22	X410-062044	Шланг в сборе	2
22	X410-062047	HOSE ASSY-SYNF,ORFS 0X45	2
23	X410-062050	Шланг в сборе	2
23	X410-062052	HOSE ASSY-SYNF,ORFS 0X45	2
24	31Q6-22000	лаковой изменение клапан	1
3	31Q8-20100	Распределитель	1
37	X500-110011	Разъем	1
37	X500-110011	Разъем	3
38	S037-123026	Болт	3
39	X520-110001	Штуцер 90 orfs	2
41	X520-110011	Штуцер 90 orfs	10
41	X520-110011	Штуцер 90 orfs	4
42	X530-110011	Штуцер	4
47	S035-063046	Болт	8
49	S037-102526	Болт	2
50	S037-103026	Болт	2
53	X840-525252	Переходник	1
54	X840-525152	Переходник	1
6	31M6-51061	Шайба	2
62	X410-062042	Шланг в сборе	3
62	X410-062045	Шланг в сборе	2
63	X410-062049	шланг в сборе synf, ORFS (0x45)	1
63	X850-525200	Колено 90, поворотный, ORFS	2
64	X420-042017	Шланг в сборе	1
65	P930-062025	Шланг в сборе	1
8	31N6-25070	фильтр последний охранник	1
9	31N7-22100	Колено 90, ORFS, долго	3
9	31N7-22100	Колено 90, ORFS, долго	1
A	S631-011004	Кольцо уплотнительное (О-кольцо)	12
C	S621-011001	Кольцо уплотнительное (О-кольцо)	1
D	S621-012001	Кольцо уплотнительное (О-кольцо)	13
