Цилиндр ковша экскаватора гусеничного Hyundai R330LC-9S
Цилиндр ковша экскаватора гусеничного Hyundai R330LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4200
Наименование:BUCKET CYLINDER
Версия:2012. 4.30 REV.12D

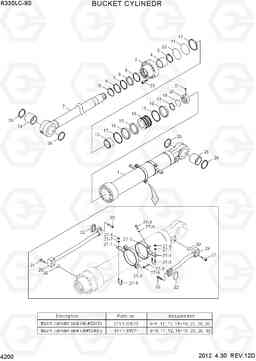

BUCKET CYLINDER R330LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q9-60110 | Гидроцилиндр ковша в сборе | 1 | ||
| * | 31Q9-60111 | Гидроцилиндр ковша в сборе | 1 | ||
| *-1 | 31Y1-33430 | Вспомогательный цилиндр ковша | 1 |
WITHOUT PIPE
|
|
| *-1 | 31Y1-33431 | Вспомогательный цилиндр ковша | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-33440 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-114000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26015 | Кольцо | 1 | ||
| 14 | 31Y1-28770 | Поршень | 1 | ||
| 14 | 31Y1-28772 | Поршень | 1 | ||
| 2 | 31Y1-33490 | Шток в сборе | 1 | ||
| 2 | 31Y1-33491 | Шток в сборе | 1 | ||
| 20 | 31YC-68050 | Гайка | 1 | ||
| 20 | 31YC-68090 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 23 | S109-180854 | Болт с шестигранной головкой (под шестигранник) | 14 | ||
| 24 | 31YC-15090 | Втулка | 1 | ||
| 24 | 61Q6-05590 | Втулка | 1 | ||
| 25 | 31YC-15090 | Втулка | 1 | ||
| 25 | 61QH-73240 | Втулка | 1 | ||
| 27 | 31Y1-33530 | Стяжной хомут | 2 | ||
| 27-1 | 31Y1-33540 | Хомут | 1 | ||
| 27-2 | 31YC-31170 | BAND | 1 | ||
| 27-3 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27-4 | S411-100002 | Шайба пружинная | 2 | ||
| 27-5 | S070-053442 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 27-6 | S205-101002 | Гайка | 2 | ||
| 27-7 | S411-100002 | Шайба пружинная | 2 | ||
| 28 | 31Y1-33550 | Трубка в сборе - R | 1 | ||
| 29 | 31Y1-33560 | Трубка в сборе (B) | 1 | ||
| 3 | 31Y1-33520 | Сальник | 1 | ||
| 31 | S107-120554 | Болт | 8 | ||
| 32 | 31YC-5A020 | чехол от пыли | 2 | ||
| 33 | S011-100152 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 4 | S732-100040 | Втулка | 1 | ||
| 5 | Y191-107000 | Кольцо стопорное | 1 | ||
| K | 31Y1-33570 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | 31Y1-33571 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S632-140004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K11 | S632-130004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-BP130 | Кольцо | 1 | ||
| K15 | Y420-140000 | Уплотнение | 1 | ||
| K16 | Y310-140103 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-140200 | Пыльник | 2 | ||
| K18 | S632-075004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K18 | S632-080004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-075003 | Кольцо | 2 | ||
| K19 | S642-080003 | Кольцо | 2 | ||
| K22 | S631-130004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K22 | S632-140004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K26 | Y020-090100 | Пыльник | 4 | ||
| K30 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-100013 | уплотнение штока | 1 | ||
| K7 | Y180-100020 | Кольцо | 1 | ||
| K8 | Y240-100012 | Кольцевой буфер | 1 | ||
| K9 | Y110-100011 | стеклоочиститель пыли | 1 |
