UPPER HYD PIPING(ATTACH, MCV TYPE 1) экскаватора гусеничного Hyundai R330LC-9SH

UPPER HYD PIPING(ATTACH, MCV TYPE 1) экскаватора гусеничного Hyundai R330LC-9SH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3110

Наименование:UPPER HYD PIPING(ATTACH, MCV TYPE 1)

Версия:2014. 2.28 REV.14B

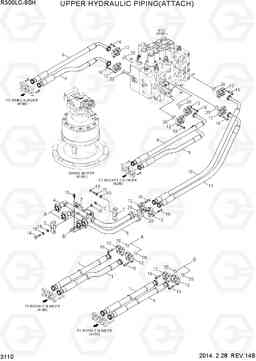

UPPER HYD PIPING(ATTACH, MCV TYPE 1) R330LC-9SH

Поз.	Код	Наименование	Кол
1	31Q8-11310	Трубка	1
10	31Q9-11360	Рукав высокого давления (РВД)	1
10	31Q9-11361	Рукав высокого давления (РВД)	1
11	31Q9-11370	Рукав высокого давления (РВД)	1
11	31Q9-11371	Рукав высокого давления (РВД)	1
12	31Q9-11380	Рукав высокого давления (РВД)	1
13	31Q9-11390	Рукав высокого давления (РВД)	1
14	31Q9-11500	Шланг в сборе	2
14	31Q9-11501	Шланг в сборе	2
14	31Q9-15911	HOSE ASSY-FLG(HI-GRADE)	2
15	31Q9-11510	Шланг в сборе	2
15	31Q9-11511	Шланг в сборе	2
15	31Q9-15921	HOSE ASSY-FLG(HI-GRADE)	2
16	P173-160104	фланец гидрокси, сплит	28
17	S037-123026	Болт	6
18	S017-120706	Болт с шестигранной головкой (под шестигранник)	1
19	S017-120956	Болт с шестигранной головкой (под шестигранник)	1
2	31Q8-11320	Трубка	1
20	S109-100306	Болт с шестигранной головкой (под шестигранник)	52
21	S109-101006	Болт с шестигранной головкой (под шестигранник)	4
22	S205-12100B	Гайка	1
23	S403-12200B	Плоская шайба	3
24	S411-120006	Шайба пружинная	2
25	Y171-024004	Кольцо уплотнительное (О-кольцо)	15
3	31Q8-11302	Кронштейн	1
4	31Q6-12401	Корпус клапана	1
5	31Q6-12420	Кронштейн	1
6	31Q6-11330	Зажим	2
7	31Q6-12410	Шланг в сборе	1
8	31Q9-11340	Рукав высокого давления (РВД)	1
8	31Q9-11341	Рукав высокого давления (РВД)	1
9	31Q9-11350	Рукав высокого давления (РВД)	1
9	31Q9-11351	Рукав высокого давления (РВД)	1
